Часы-календарь-термометр-барометр-гигрометр на MAX7219 в стиле стимпанк

Давно хотел переделать свои настенные часы на новую элементную базу. Все решал на чем сделать, пока не появилась статья про каскадное подключение MAX7219. И понеслось…

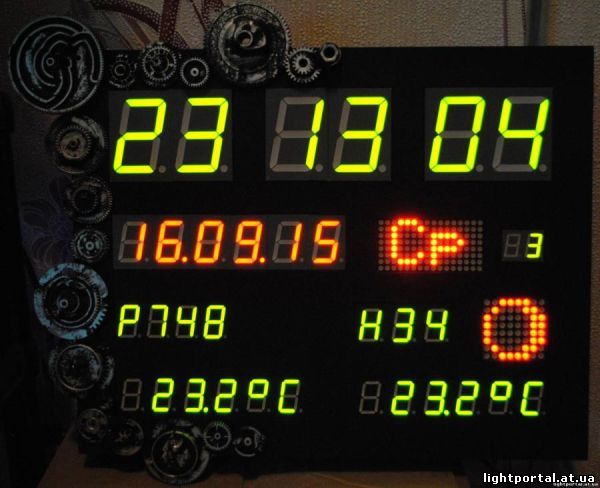

В итоге получилось то, что получилось:

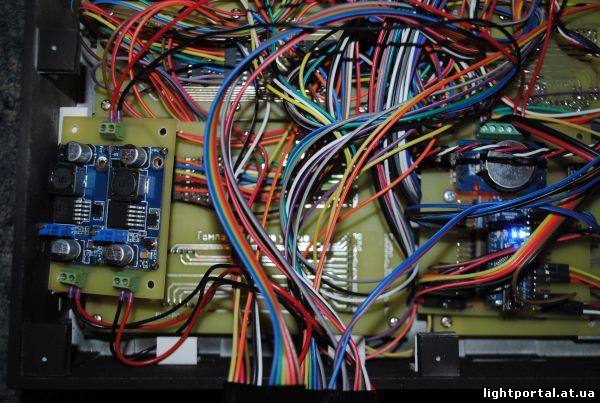

Часы отображают: часы, минуты, секунды, число, месяц, год, день недели, лунный день, давление, влажность дома, фазу луны, температуру дома и на улице. Также присутствует датчик освещенности. Управляются по RC5. Много писать не буду, опишу основное. Время и дата настраиваются пультом RC5 с 0 адресом. Кнопка 2 – выбор настраиваемого параметра, кнопка 1 – увеличение настраиваемого параметра, кнопка 3 – увеличение настраиваемого параметра. Питаются часы от блока питания 5В/5А(с запасом), так как индикаторам часов и даты нужно большее напряжение, причем разное, пришлось применить пару повышающих преобразователей на LM2577, пару инверторов 74HC540N и пару ключей TD62783AP. После сборки выставляем на нужное напряжение. Как-то так:

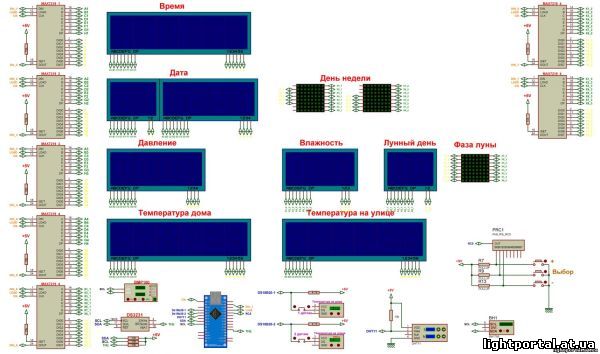

Если возникнут вопросы – пишите. В архиве прошивка, исходник, схема в протеус и платы.

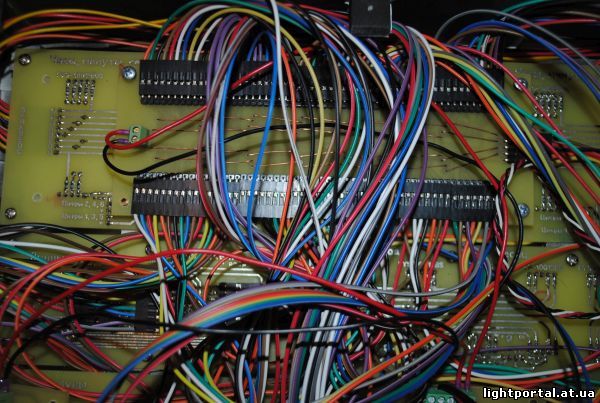

Много фоток

Используемые ресурсы: 1 2 3

На Алиэкспрессе можно найти практически любые индикаторы - разного цвета и размера.

DS3231 - https://goo.gl/VbnBr8

DS18B20 - https://goo.gl/42OkL3
BMP180 - https://goo.gl/78s40n

DHT11 - https://goo.gl/ZSiFrn

BH1750 - https://goo.gl/mfm4rP

MAX7219 - https://goo.gl/iahi7F

Arduino pro mini - https://goo.gl/taMDYD

LM2577 - https://goo.gl/5rBdhG


Выражаю огромную благодарность: Mrshilov(Санкт-Петербург) за помощь в написании программы, sasha_1973(Киев) за помощь в написании программы и тестирование, Сергею Сеземину(Барнаул) за изготовление плат.



Илюшкин Максим (max), Барнаул, 2015г.

Категория: Часы | Добавил: max50 (16.09.2015) | Автор: max
Просмотров: 2587 | Комментарии: 8
Всего комментариев: 8
8
Спасибо за наводку. AIDA64 я конечно знал в принципе, но не ассоциировалась как то с моддингом. Теперь посмотрел - да, кучу разных дисплеев поддерживает, и развиваетса. Да и просто экранный OSD там - тоже неплохо.

6
AIDA64 поддерживает вывод данных на кучу разных дисплеев, в том числе и семисегментных.
Лично у меня выводится на 10" фоторамку Samsung-SPF107. Вкладка Настройка/LCD.

7
Спасибо за наводку! А можно пожалуйста по подробнее незнающему мне (может быть в личку)? Был бы признателен. Ну там, что для этого нужно, итп. Заранее Спасибо!

5
P.S.
оперой вроде пошла скачка

4
круто! только фото не могу скачать, постоянно выдает :
С вашего диапазона IP исчерпан лимит подключений
Попробуйте скачать файл снова, после
даже после отсчета таймера и ввода капчи - всё заново

3
Вещь, однако! smile Люблю когда много ярких циферек. Я вот хотел бы на 7-сегментных для компа индикатор параметров. Загрузка проца, температура, обороты кулеров... Может кто делал такое, но именно на светодиодные 7-сегментные индикаторы?

0
1
Спасибо, впечатлило, здорово!
Хотелось бы увидеть фотки потрохов.

2
Спасибо.
Завтра сделаю.
