Цветомузыкальная установка "Детка-001"

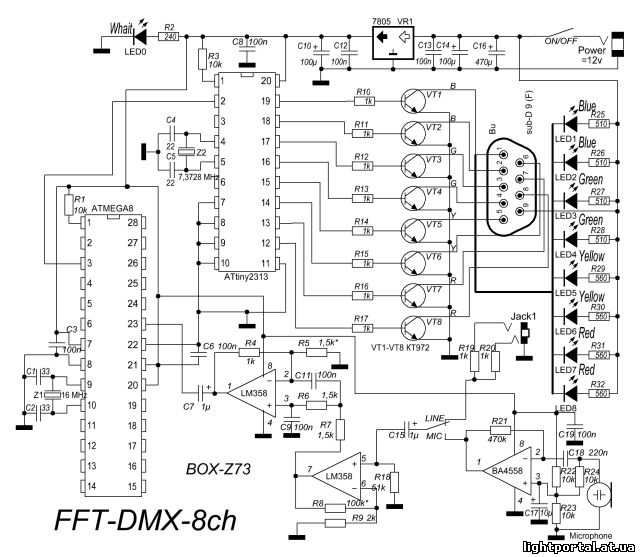

Отличительные особенности: разложение аудиоспектра выполнено с помощью преобразования Фурье на языке BASCOM-AVR. Восемь выходных каналов - на мощных светодиодах (или светодиодных модулях). Управление яркостью - широтно импульсная модуляция. Устройство двухпроцессорное. На первом (ATmega8) выполняется захват звука и его обработка, а на втором (ATtiny2313) - собственно управление светодиодами.



Выходные транзисторы - составные КТ972, но никто не мешает применить полевые. Операционный усилитель служит для усиления сигнала и отсекания полосы выше 1000 Гц. Как известно, вся смысловая нагрузка и находится в низкочастотном диапазоне, а высокие частоты придают окраску звучания. "Детка" анализирует звук в диапазоне от примерно 100 до 1000 Гц. Как для анализатора спектра слабовато будет, а как для цветомузыки - самое оно!


Цветомузыку можно подключать как к линейному выходу звуковой карты (DVD, TV and more..), так и без физического подключения - посредсвом микрофона. Переключатель "Line/Mic" именно для этого и предназначен. BA4558 - микрофонный усилитель. Эту схему я честно передрал с профессионального "жучка". Очень чувствителен, работает даже с маленьким уровнем громкости до 5 метров от источника звука. И цена недорогая, покупал меньше доллара.
Питается устройство от адаптера на 12 Вольт. Если использовать сверхяркие светодиоды на 350 мА, то его ток должен быть не меньше 2,5А. Напряжение питания светодиодов - 12 Вольт, поэтому необходимо рассчитывать токоограничительные сопротивления исходя из этого. В моей конструкции использованы влагозащищенные светодиодные модули, расчитанные на 12 Вольт (с резисторами внутри). Каждый модуль имеет в своём составе 4 (или 2) светодиода "пиранья". Очень хорошая светоотдача. Такие модули существуют в 6 цветах - красный, оранжевый, желтый, зелёный, синий и белый. Недостающие два цвета я собрал из 2-х светодиодных модулей. Красный и синий дали в сочетании фиолетовый цвет, а зелёный и синий - голубой.
Расположены модули согласно цветов радуги - Каждый Охотник Желает Знать Где Сидит Фазан + Белый.

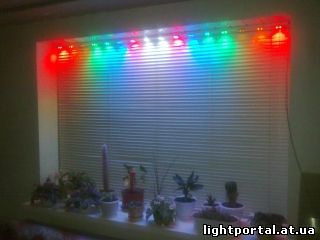

Модулей 16 и они установлены в нише окна симметрично относительно центра. Белые жалюзи оказались прекрасным светоотражающим материалом. Светодиодные модули смонтированы в белом пластиковом лотке для электропроводки подходящего размера. Соединение с модулем цветомузыки - через 9-ти штырьковый разъём DB-9 и сетевой кабель 8 проводников + 1 дополнительный общий. Сетевой кабель и общий провод через равное расстояние примерно 30 см соединены изоляцией.

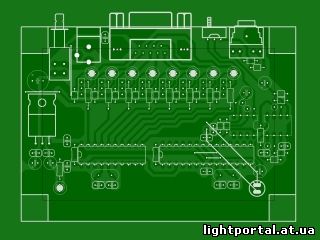

Печатная плата односторонняя, её размер специално подогнан под конструктив пластикового польского корпуса Z-73, какими сейчас буквально наводнены радиомагазины.


На печатной плате установлены все элементы. Органы управления выходят на заднюю стенку корпуса. Слева направо вверху платы находятся: выключатель питания, разъём адаптера, выходной разъём на светодиоды, переключатель микрофон - линия, разъём мини-джек для аудиовхода. Восемь светодиодов на плате дублируют основное выходное устройство. Ещё один светодиод сигнализирует о подаче питания.


В наладке устройство не нуждается. Естественно, контроллеры должны быть прошиты и с правильно установленными фуз-битами.


Возможно у кого-то когда-то появится желание что-либо изменить или добавить, не жадничайте, делитесь с другими. Мы с удовольствием выложим на сайте!


Дополнительные материалы - схема(sPlan 6.0), плата(SprintLayout 5.0), исходник(BASCOM) и бинарники.



P.S. Вот письмо от Вадима Давиденко, который повторил "Детку":

ДЕТКА работает классно, это уже стало любимой игрушкой дочки (ей всего 9 месяцев),когда я ее включаю она руками машет и У-КАЕТ.
Устами младенца глаголит истина!
Вадим не только повторил конструкцию, но и выполнил её в другом конструктивном исполнении. Ниже - фотоотчёт.













Статья в журнале "Радиолюбитель" №3, 2011 год.

Наша "Детка" на Хабре:



Категория: Цветомузыкальные установки | Добавил: defaultNick (09.03.2010) | Автор: Radan
Просмотров: 21703 | Комментарии: 28
Всего комментариев: 28
27
вот мыло Flaxu@ya.ru

26
Можно выложить печатную плату в нормальном разряшении и в хорошем качестве!!!!
заранее спасибо!!!
или выслать на мыло !

28
http://lightportal.at.ua/2010/DETKA001/DOP_MAT.zip - здесь есть плата в формате SprintLayout 5.0

24
А нет! Прошу прощения, это у меня лыжи не едут!!! biggrin ...напутал с распиновкой, и всетаки - как усилить яркость? smile smile

25
1. Увеличить количество светодиодов.
2. Увеличить ток через светодиоды. У пираний должно быть 40 мА отличии от обычных 20 мА. Но лучше сверятся по даташиту.
3. Взять 3, 5 или 10 Вт светодиоды. biggrin

23
Братцы, нужна помощь! wacko ...Замерил напряжения на выходе разъема DB-9 - все относительно 9 пина при работе варьируются от 0,4 до 5 В, а если замеряю относительно корпуса DB-9 - то 10-11 В!!! Так и должно быть? ...А то собрал светодиодные модули из пираний FYLF-1860 по 4 на канал, и токовые сопротивления расчитал исходя из 10 В на выходе. dry Подскажите выход плиз! Закупать другие светодиоды, или есть другие варианты? wacko

20
Всем здравствуйте!...Братцы, помогайте! Схема спаяна, но не сверкает! Фузы выставлены вроде правильно по написанному: для Меги - FF C9, для Тини - BD DF, програмил в AVR Studio. На 1 ноге ЛМ358 сигнал есть, на 3 ноге Меги и на 2 ноге Тиньки сигнал есть - смотрел логичиским пробником. Что может ещё быть?...И еще, при касании металическим щупом 23 ноги Меги, все светодиоды хаотично сверкают...

21
Похоже что проблема в аналоговой части. Возьмите хотябы наушником прослушайте прохождение сигнала.

22
Огромное спасибо за совет - сам не сообразил!!! Действительно в аналоговой цепи в одном месте был непропай!!! Все заработало! Еще раз спасибо! biggrin

19
Собрал сиё чудо, конструкцией очень доволен. Последний раз паяльник держал в 1977 году. Заодно собрал два программатора, для AVR и PIC. Хочу выразить свою благодарность авторам проекта и хозяину сайта. Заказал детальки, буду собирать "СОЮЗ". На мой любительский взгляд - "СОЮЗ" побогаче будет.

17
А вот мне ещё очень нравится программа Hurrying fires!

18
Ну кому же не нравится своё детище, Иван! Тем более если с этого можно 400 руб поиметь... http://www.free-lance.ru/users/FortranNew2/viewproj.php?prjid=2934405 biggrin

16
доброго времени суток уважаемый вопросик по програмированию

собрал девайс уперся в прогромирование контроллеров, прогромирую с помошью прогроматора и проги AutoProg.
C фузами разобрался прошиваю оба контроллера ставлю в плату и тишена кварци генерят но ни чего не происходит может прогроматор не подходит так он вроде професианальный?единственое что не могу изменить значения калибровки это важно или нет?


15
кому надо фьюзы для поника вот ссылка http://depositfiles.com/files/7dsevp7al

13
Значит не судьба собрать это чудо

11
AT Mega8 уже ни где не продаются есть AT Mega8515 она подойдет как оналог или нет?

12
8515 не подойдёт. Ни по коду, ни по конструктиву.

10
как и где можно купить это чудесное устройство?

9
pacani kto mozhit prishlite fuzi dlia ponika a to proframatora nixochitca delat nogovo :) pochka rikapas@gmail.com , budu ochen blagadaren tem kto pomozhit.

8
mozhet kto mozhete vilazhit fusbiti dlia ponyprog ???/ a to neimejitca stk300

7
В этой конструкции общей регулировки яркости не предусмотрено, да она там в принципе и не нужна. Включил - и наслаждайся эффектом. А какое выходное оптическое устройство использовать - решать вам. Хоть светильник, хоть экран...

6
ламу-лампу*

5
Спасибо за ответы вы даёте моему началу=)))Ещё вопросик можно ли будет изменять яркость данной цветомузыки или использовать просто как красивую ламу на светодиодах,естественно совместно со цветомузыкой и ещё такой вопрос можно ли изменять плавность конструкции в смысле мерцание под музыку))

4
Для прошивки контроллера естественно нужен программатор. Их существует великое множество, через разные порты. Проще всего сделать через параллельный порт. Ищите в интернете -программатор AVR. Прошивать лучше всего в программе БАСКОМ. Её можно скачать с официального сайта
http://www.mcselec.com/index.php?option=com_docman&task=doc_download&gid=139&Itemid=54 . Как прошивать и выставлять фьюзы хорошо расписано здесь - http://bascom.at.ua/publ/programmator_stk_200_300_bascom_avr/1-1-0-32 .
Удачи!!!

3
Фуф я думал тут нет никого=)Я русский парень из далёкого Казахстана и занимаюсь радиотехникой,паянием и прочим с 12 лет=)Мне щяс 19)Вот имеется пара вопросов связанных с данной цветомузыкой)ATmega8 и ATtiny2313 это составные детали данной цветомузыки <<В наладке устройство не нуждается. Естественно, контроллеры должны быть прошиты и с правильно установленными фуз-битами.>> никогда не пользовался контроллерами и не знаю как их прошивать)Прошу объяснить если незатруднит,что и как сделать.Прошу мне помочь так как очень хочу собрать себе такое "чудо":)

1
СПАСИБО вам большое за проделанную работу!Я очень давно хотел собрать что-то подобное!Отзовитесь есть пара вопросов!

2
Отзываюсь, спрашивайте. biggrin

14
Добридень
Букдьте ласкаві підкажіть як виставити фузи в CodeVisionAVR_Pro_v1.25.8
