ИК управление для цветомузыки с аудио входом.

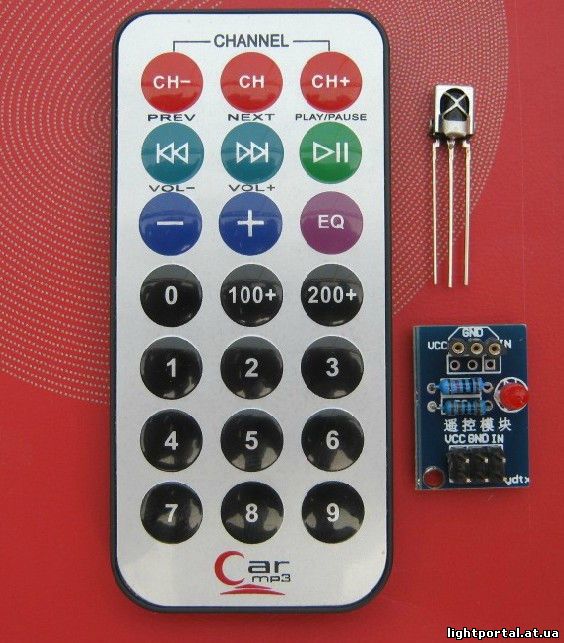

Мой абсолютный приоритетный интерес в электронном творчестве, это, конечно же, разного рода цветомузыки. А вот на втором месте - дистанционное управление чем либо. Есть какая-то привлекательная магия в том, как заставляешь устройства слушаться тебя на расстоянии. Обучаемые IR-приёмники я подцеплял к освещению в комнате, включению Новогодней ёлки, управлял с пульта проигрывателями музыки и видео на компьютере, ну и тому подобное. Здесь я расскажу о простом ИК приёмнике, который ориентирован на наши любимые детища - цветомузыки. Реализована регулировка уровня входного аудио сигнала, а так же дублирование с пульта существующих физических кнопок в цветомузыке. Данный модуль собирался с видом на нашу весьма успешную модификацию немецкой цветомузыки "AVR Lichtorgel", но, конечно применим и к другим конструкциям с аудио входом и каким-то количеством кнопок управления, например "Аврора-1", "Аврора-RGB", и другие. Исторически так сложилось, что я всегда в Сети искал конструкции ИК-приёмников, послушных конкретно протоколу NEC. Просто мне нравились по дизайну NEC-протокольные пульты Panasonic, LG. Позже оказалось, что и китайцы любят этот протокол, и можно, например, за три доллара вместе с доставкой заполучить вот такой мини пульт и даже с модулем ИК-приёма в комплекте:



Именно такой я в данном случае задействовал, но это не принципиально. Пойдёт любой с протоколом NEC и ему близко родственным.
Мной здесь использована замечательная конструкция Сергея "rgb73": обучаемый приёмник "IR-конструктор". Здесь описание от автора и обсуждения модификаций на форуме.
Конструкция уникальна своим минимализмом по железу и своеобразной гибкой настройкой поведения приёмника под свои нужды. Приёмный ИК-модуль и микроконтроллер PIC12F629 - вот и всё железо. Настройка поведения выходов осуществляется установкой значений чисел в пяти адресных ячейках EEPROM, но более подробно об этом тут не будем, смотреть ссылку выше. Ниже в архиве для скачивания подогнанная для нашего случая прошивка: 5 выходов "на удержание", активный уровень - низкий (замыкание на "землю").
Здесь нам на руку играет то, что выходы будут низкими столько, сколько будет удерживается соответствующая кнопка на пульте, а это значит мы можем реализовать трёх-секундное удерживание, которое необходимо для смены режимов и записи состояний в цветомузыке "AVR Lichtorgel Plus", под "плюсом" подразумевая нашу модифицированную версию.

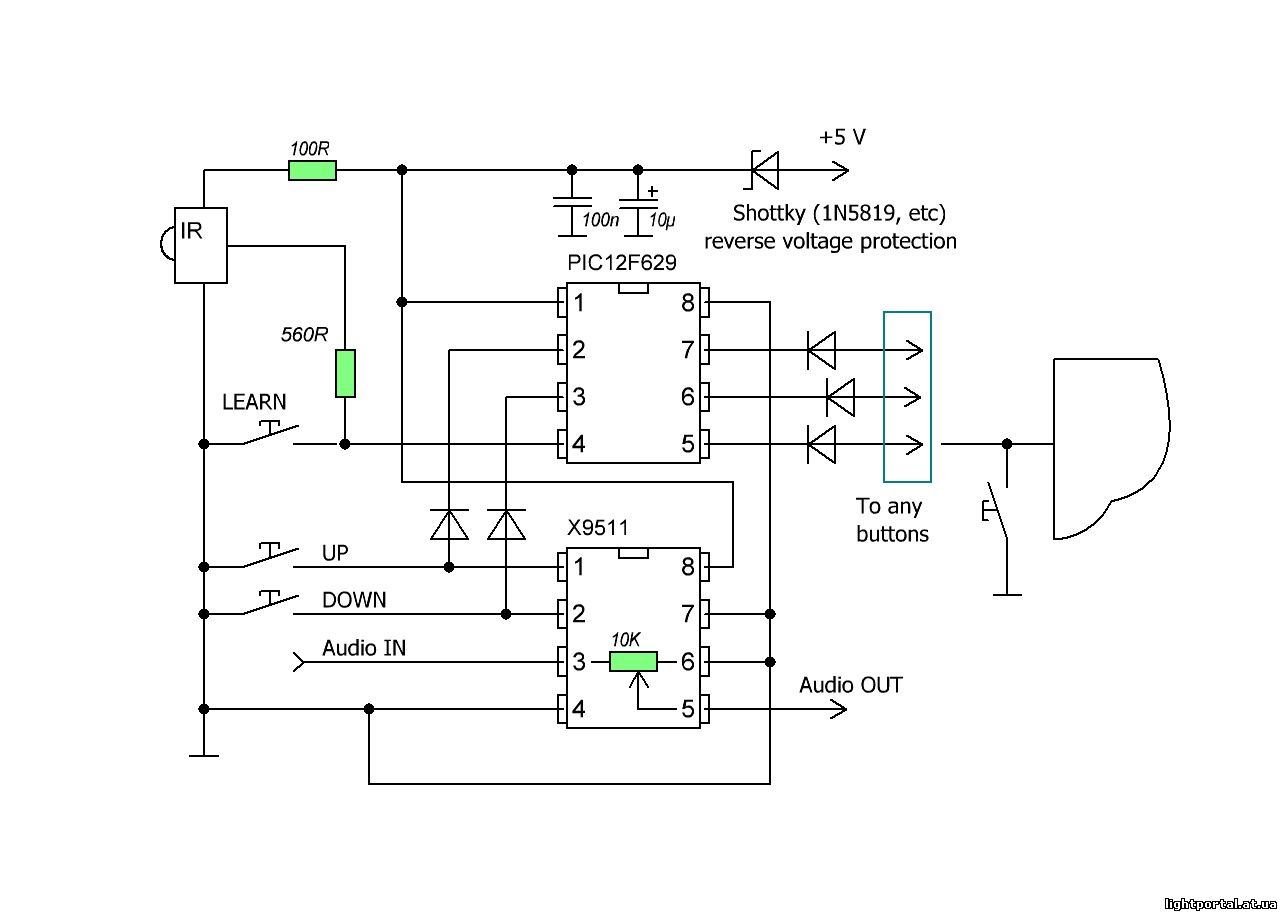

Выходов на дублирование кнопок мы имеем пять. Две цепляем на обе кнопки "Lichtorgel Plus", одну оставляем про запас, может в будущем понадобится, а вот ещё двумя управляем "Up/Down" уровнем аудио входа. Я использую здесь цифровой переменный резистор с двух кнопочным управлением X9511. Также как с ИК-приёмником, тут тоже по железу, мягко говоря, минимум деталей: сам чип и две кнопки, да и будете ли устанавливать физические кнопки - это на Ваше усмотрение, можно и только с пульта управлять. Общая схема выглядит вот так:

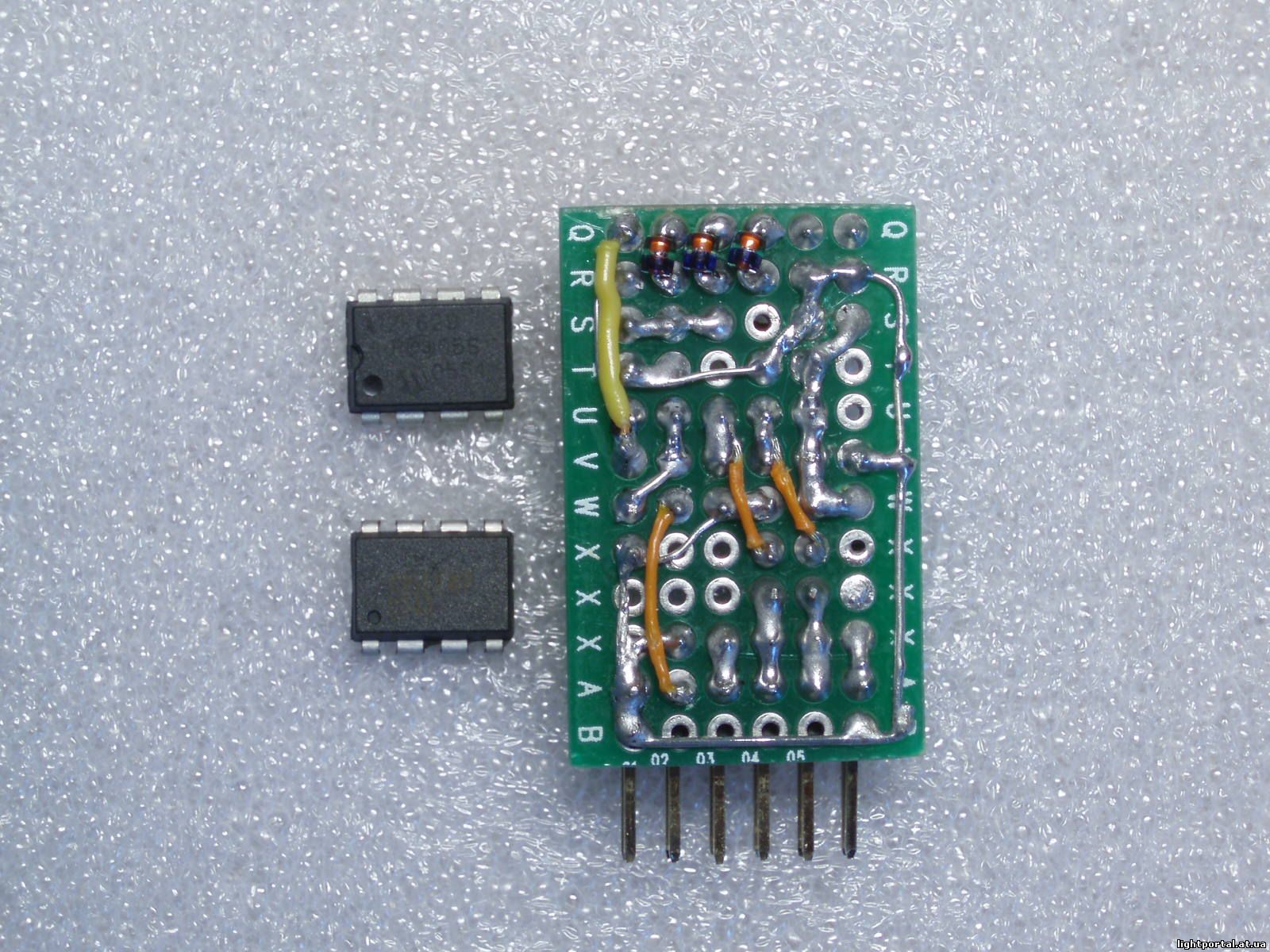

Приведу здесь также мой вариант конструктивного исполнения в виде небольшого модуля. Целесообразность именно такой платки не есть факт, просто мне хотелось сделать модуль именно таким, особенно с учётом уже сделанного мною модуля аудио входа и фильтра среза высоких частот в таких же размерах (на фото они рядом):

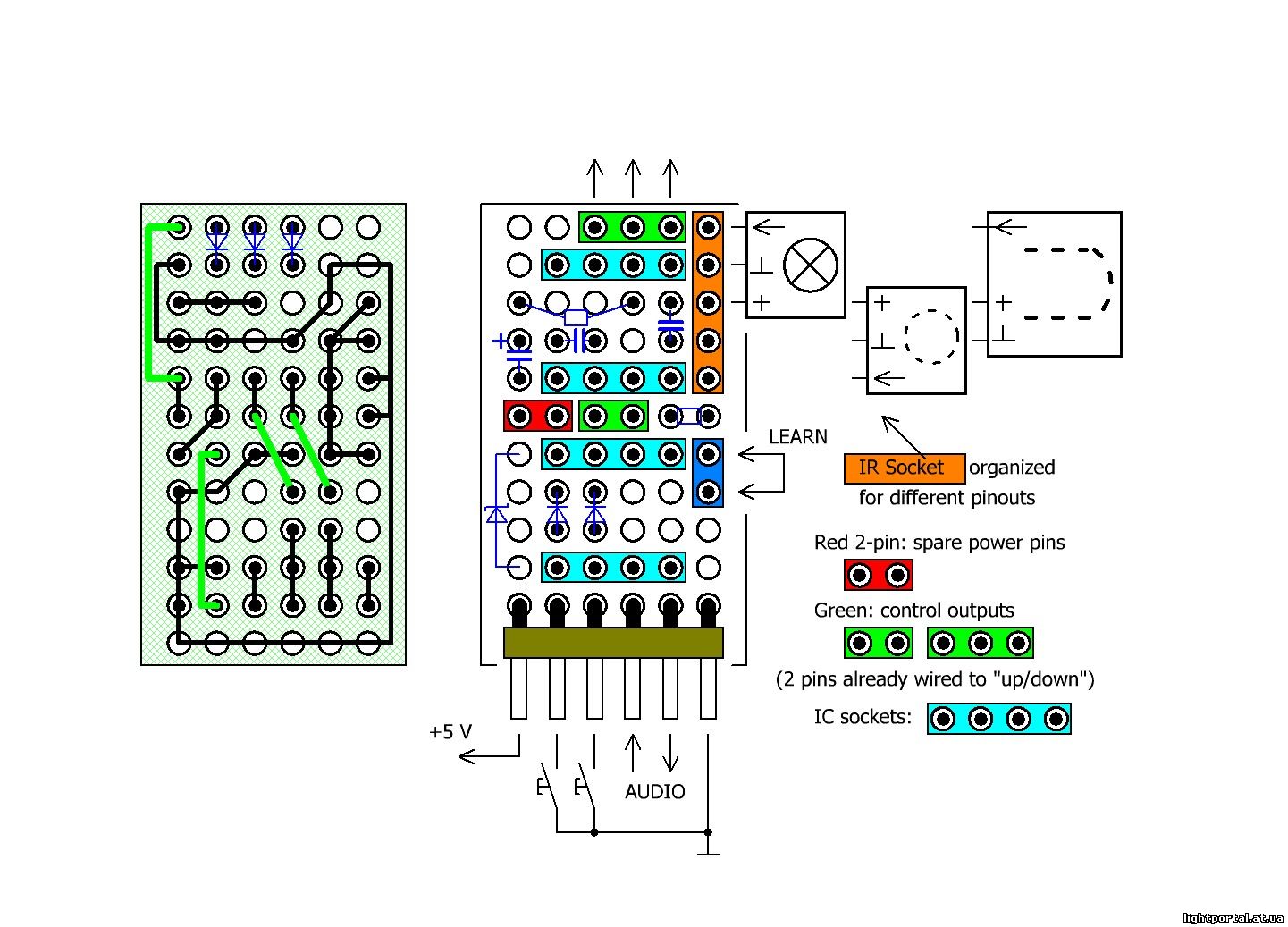

Расположение деталей и соединения приведены на следующем рисунке, но, повторюсь, это лишь мой вариант, потому что именно так приспичило всё сделать:





Когда всё собрано, приёмник надо обучить. Перед подачей питания ставим перемычку "Learn", подаём питание, снимаем перемычку. Теперь направляем на это дело выбранный пульт и поочерёдно нажимаем 5 желаемых кнопок на пульте. Всё, можно пользоваться и радоваться новому удобству, а так как цветомузыка может сама находится где-то на шторах или наверху шкафа, удобство это будет очень кстати.
    Если нужны не только нажимаемые, но и триггерные ("On/Off") управления, модифицируйте EEPROM прошивки соответствующим образом (см. ссылки выше). Если 5 управляющих сигналов мало - всё просто: берём ещё одну 12F629, получаем 10 выходов. Обучаем каждую отдельно, пользуемся обеими вместе, объединив ножки ИК-входа. Перед прошивкой 12F629 помним, что хорошо бы по ходу дела не стереть калибровку внутреннего тактирования. Перед прошивкой считываем чип, смотрим циферки в самом конце, и записываем их. Можно наклеечку с этой цифрой на сам чип. На всякий пожарный.

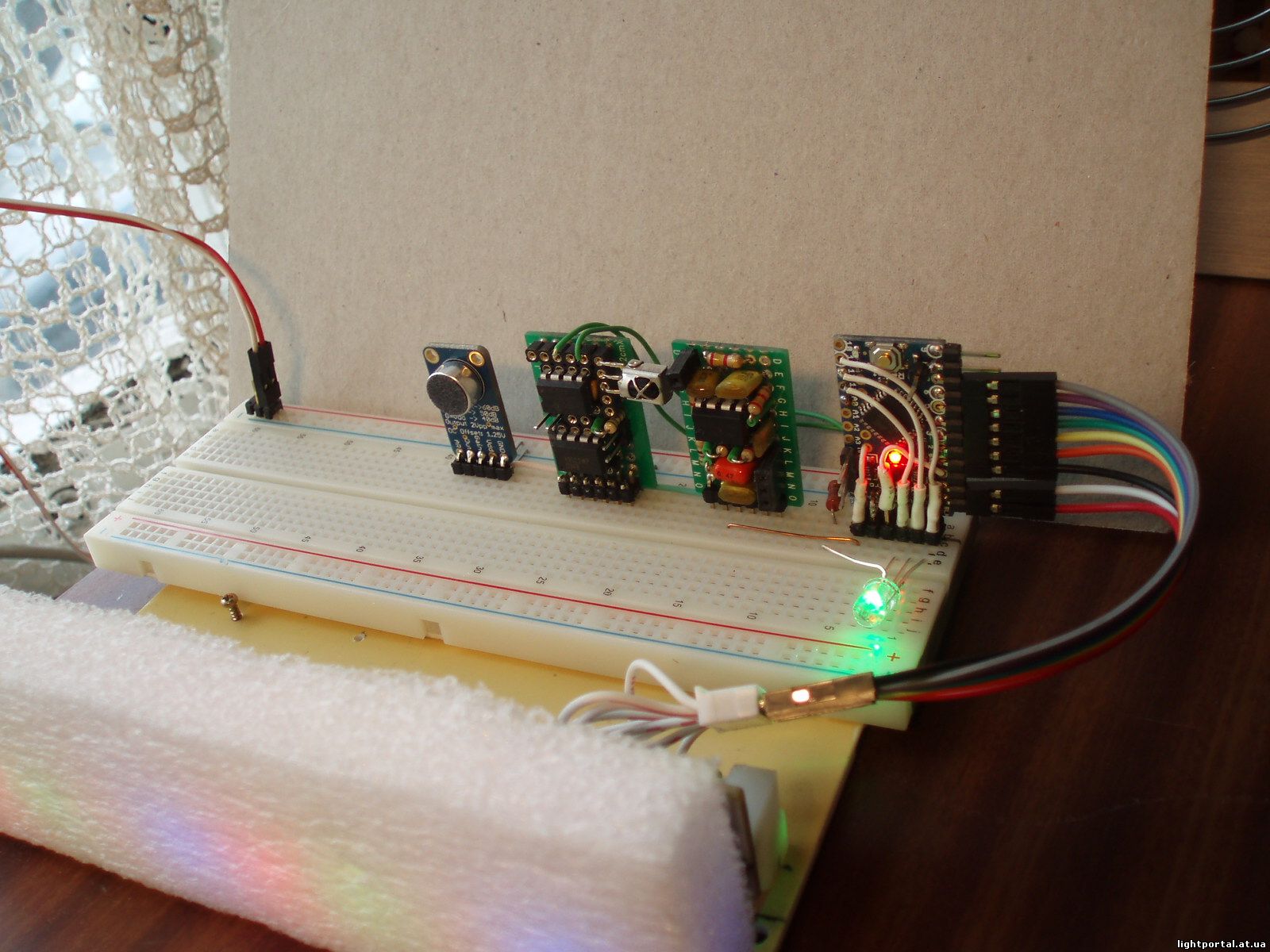

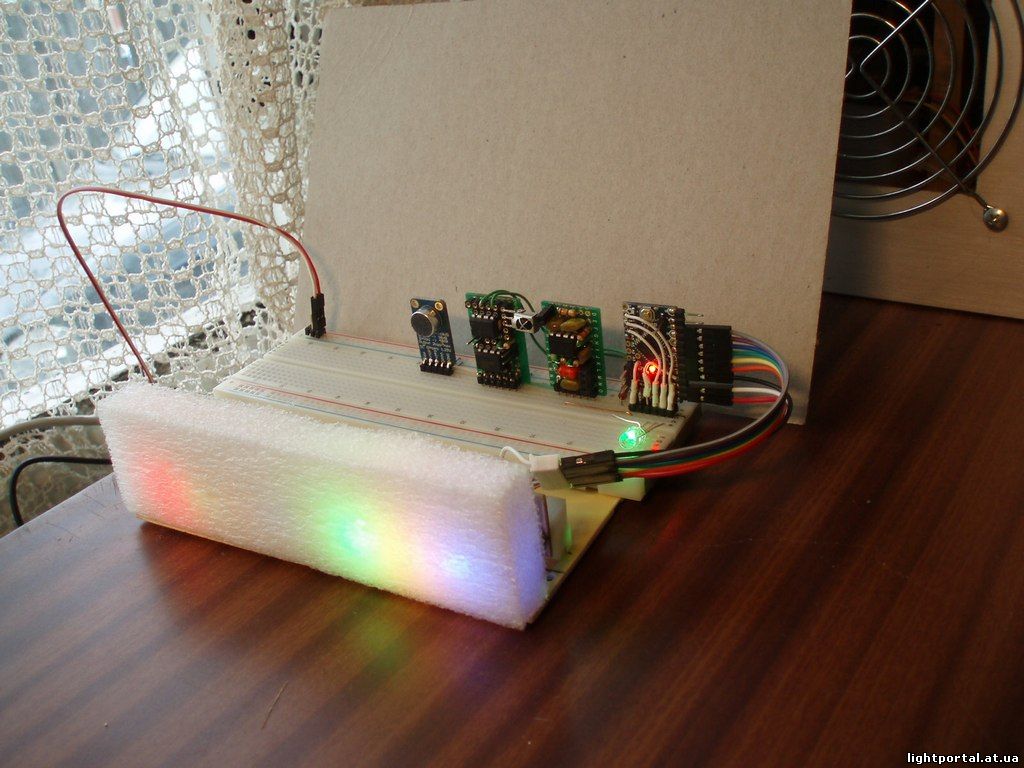

    Вот фото тест-драйва совместной работы модулей "Lichtorgino", аудио, микрофонного усилителя с АРУ и модуля ИК:





Буду ли я именно в таком исполнении модуль использовать в законченной конструкции цветомузыки, я не знаю. Как и где Вы будете использовать предложенное ИК управление - Ваш выбор, а мы все тут будем ждать Ваши варианты применения, конструктивного исполнения, да и любые художества на вечную тему Цветомузыки ! :)

В архиве прошивка, схема и макетная разводка в .SPL7, фотографии.

Пульт ДУ на Алиэкспрессе.

PIC12F629 на Алиэкспрессе.

ИК датчик VS1838B на Алиэкспрессе.


Juris Pērkons, апрель 2015.

Категория: Цветомузыкальные установки | Добавил: defaultNick (30.04.2015) | Автор: Radan
Просмотров: 2894 | Комментарии: 2
Всего комментариев: 2
1
Мне очень приятно, что есть люди которые ценят и с успехом применяют мою работу, это была одна из начальных моих работ и наверно самая удачная, в смысле полезности.

2
Привет, Сергей! smile Да, твой "IR-конструктор" рулит. Изменение параметров поведения путём изменения вручную байтов EEPROM - просто и гениально. Я видел конструкции, где всё это надо устанавливать программой на компе через сериальный порт, видел такие где в процессе обучения надо было разные хитрые манипуляции делать для смены поведения конкретного выхода. Или совсем плохо - только моментарные выходы. Или только триггерные. А тут творим как хотим smile
