Новогодний серпантин - 2015

Вот и прошёл ещё один год!

В нём было много разных событий. Не исключение и наш сайт.

Были новые статьи, новые идеи, новые конструкции.

Кое что было и из старого, но на новый лад.

В ожидании праздника я хочу поздравить всех авторов, всех пользователей, да и себя лично с Новым годом!

Поэтому принял решение в этой небольшой статье выложить несколько обновлений и новостей.

С Новым годом, друзья! Не покидайте нас в следующем году, здесь будет интересно!



Первая новость.

Очень часто мне поступают просьбы, а порой даже наезды выдать исходный код к некоторым конструкциям. Пообщавшись с автором послания иногда выдаю. Практически все обещают золотые горы, но потом куда то исчезают, наверное в поисках этих самых гор. Правда некоторые своё слово умеют держать. Вот к таким ответственным товарищам и относится Александр Бегунов, который и прислал нижеследующую заметку. Вот несколько выдержек из нашей переписки:

  • "Здравствуйте. Хочу сделать свой вариант платы контроллера (tqfp). При этом расположение выводов получается иное. В связи с этим вопрос, можно ли получить от Вас исходник в bas с целью переназначения портов. Спасибо."
  • "О какой снежинке идёт речь, их на сайте две."
  • "Та которая на mega16, 32 канала, куча диодов и море радости"
  • "Получится, присылайте всё, добавлю в статью. Удачи."

Ну вот и получилось, добавляю:



Присылаю платы и все остальное.

При переназначении портов эффекты воспроизводятся чуть медленнее из-за дополнительного кода.

Хотя возможно что это кому-то больше понравится в сравнении с более быстрой работой.

Можно поставить любой кварц с неисправной техники в районе 12-14 МГц и изменить соответствующим образом биты конфигурации. Тогда будет быстрее. По мне так оставлю как есть.

Если уменьшить все задержки Waitus допустим на 30%, то скорость изменится и кварц на более высокую частоту можно не ставить.

Или в компиляторе указать для  $crystal значение поменьше (например 6 000 000) и при компиляции уменьшатся задержки автоматически.

Но нужно пробовать :D

Для платы smd[2] (второй вариант smd) не хватило разъема питания для включения - визуальный контроль не проводил. Но в виду того что праздник может наступить буквально внезапно и может быть даже завтра или послезавтра (?) , отправляю сразу как сделал плату светодиодов для проверки плат контроллеров.

Во вложении две прошивки под smd и smd[2]. Вторую сделал чтобы убрать всё внутрь, а внешнюю поверхность отвести под землю и нанести праздничную надпись (например как на картинке или более официального\интимного характера).

Кроме того, в табличке забита формула для более удобного подбора гасящих резисторов из ряда E24



Всё что нужно в архиве. От себя добавил в архив исходники!

Автор случайно обнаружил ошибку в вычислении отклонения расчетного значения резистора от значения из ряда E24 в %.

Можно скачать исправленную версию.



Вторая новость.

У меня есть следующие готовые конструкции, которые я могу опубликовать в следующем году:

  • Анализатор спектра 7 каналов 10 уровней на BA3834, ATMEGA8, 7 линейных светодиодных индикаторов.
  • ЦМУ 8 каналов на BA3834, ATMEGA8 - 7 частотных полос и  1 канал фона
  • Индикатор уровня звукового сигнала с эффектами на ATMEGA8 и TPIC6С595 - 32 канала

Есть ли интерес сообщества и что публиковать в первую очередь?

Третья новость.

Я почти закончил разработку новой печатной платы для супер часов, поэтому ожидайте поступление плат в новом году .

Идёт работа над новой прошивкой "Авроры".

Идёт работа над новой экранной ЦМУ на управляемых пикселях WS2812 - 12 лучей по 4 штуки в луче.

2, 3, 4, 6 осей симметрии, без симметрии, кольца и т.д.



Четвёртая новость.

Я начал работу над совершенно новой ЦМУ.

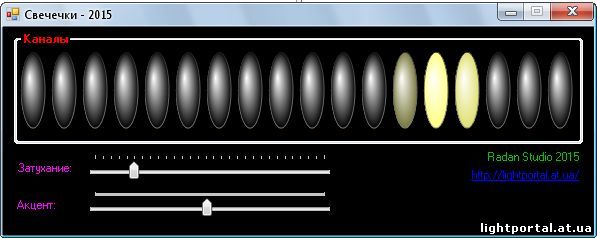

Представляю пилотный вариант под кодовым названием "Свечечки".

Железо для тестов пока используется от "Кошачьего глаза" с новой версией прошивки.

Что из этого получится, я пока и сам не знаю. Слишком много идей, и слишком мало времени.

Я специально не стал делать классический вариант обработки спектра. Надоело...

Вообщем пробуйте, критикуйте, делитесь идеями.

Скачать "Свечечки".



Друзья, если вам понравился сайт и вы нашли нужные для вас идеи, решения, конструкции - пожалуйста, помогите развитию сайта!

Мне хочется ещё много чего воплотить в жизнь, и вы в этом можете очень помочь!

Присылайте свои новые конструкции, я их обязательно опубликую на сайте!

Присылайте видео/фото повторённых вами девайсов!

Пишите комментарии, пожелания, идеи!

Не забывайте про благотворительность, тогда я смогу убрать эту надоедливую рекламу с сайта...





С праздником Рождества и Новым 2015 годом!

Пусть у вас всегда будет МИР!

С уважением, Василий Рубашка.

25.12.2014

Категория: Цветомузыкальные установки | Добавил: defaultNick (16.12.2014) | Автор: Radan
Просмотров: 2532 | Комментарии: 11
Всего комментариев: 11
10
Уважаемый Radan, а можем ли мы ожидать некий "Новогодний Серпантин 2016" ?  ...  smile

0
11
Кто знает, кто знает...
Жизнь так коротка и нужно успеть выспаться...

4
Здравствуйте Василий! Огромный респект за Вашу работу. Я собрал устройство "кошкин глаз"с оптическим выходным устройством не характерным для этого устройства. Использую на дискотеках, т.к. занимаюсь проведением таких мероприятий. Столкнулся с неожиданной проблемой - поскольку звук на дискотеке есть всегда, то бегущие огни остаются нереализованными, а устройство как раз планировалось как бегушие огни. У меня огромная просьба - нет ли возможности выложить урезанную прошивку без ЦМУ?

0
5
Я не понимаю - "урезанная прошивка без ЦМУ". Есть программа на компьютере, которая формирует бегущие огни и обрабатывает звук. И есть прошивка контроллера, которая принимает информацию от этой программы. Если не нужна ЦМУ, просто отключите микшер и используйте как бегущие огни. Если что-то другое подразумевается, опишите подробно и понятно. И кстати, где видео нестандартного использования? biggrin

6
Огромное спасибо что отозвались. Ситуация следующая - при отключении микшера бегущие огни тоже не работают.Не понимаю зависимости одного от другого - но факт. Я даже сделал захват видео с экрана для наглядности, но не знаю как показать. Пример нестандартного оформления тоже готов предоставить (фото, видео)но проблема та-же - не знаю куда выложить. С уважением...

7
Похоже вопрос снят - проблема выявляется на моём конкретном компьютере, думаю что виноваты драйвера. Буду искать. Всё остальное в силе как только буду знать куда выложить - выложу свои материалы.

0
8
Материал можно выслать по адресу radan1970 @ gmail.com , только уберите пробелы.
Всё упорядочим и опубликуем. biggrin

0
9
ВОТ, опубликовано!
http://lightportal.at.ua/publ....-1-0-71

3
Будем ждать. Я почти уверен Автор сейчас занят какой нибудь новой разработкой.

1
Светлого Рождества всем! Спасибо Автору за новости и интересные разработки! Я вот что подумал по поводу упомянутых готовых конструкций. Может сделать такой необычный подход: сделать доступными все файлы, схемы, прошивки, и каждой пачке только буквально пару строчек - что это такое. Потом посмотреть какие пойдут коментарии - вопросы, пожелания, неясности, или просто похвалы или критика. Так будет видно, что из того всего заслуживает того, чтоб Автор потратил время на развёрнутую статью. Если к какой разработке не будет ни вопросов, ни коментариев, ни даже спасибо - ну пусть так. Зато это всё же доступно, а Автор непотратил зря время на создание большого описания. А потратит он это время, естественно, на развитие новых проектов, всем на радость. Какие мнения по моёму предложению?

2
Добрый вечер, а как автора найти?
