Союз-1
Историческая справка
Своё название «СОЮЗ-1» цветомузыкальная установка получила за тесные дружеские взаимоотношения во время её разработки. Хотя по окончании работы её правильнее было бы назвать "3х3". Расшифровка простая - три месяца плодотворной работы в свободное время, около 300 писем рабочей переписки и три разработчика. И это всё умножено на любовь к любимому делу... Программное обеспечение контроллера написано на Bascom AVR - 2.0.7.0. Настольное приложение и компоненты к нему написаны в Visual Studio 2008 (VBNET).

Основные положения
Восьмиканальная цветомузыкальная установка «СОЮЗ-1» является комбинированным устройством, предназначенным для  цветового сопровождения музыки или речи, а также создания эффектов Бегущих Огней.


      В автономном режиме установка обеспечивает работу с линейного выхода звуковоспроизводящего устройства или через встроенный микрофон. Потенциометры оперативных регулировок позволяют настроить желаемый режим работы. В паузах плавно включается общая подсветка каналов, а при более длительной паузе устройство переходит в режим эффектов Бегущих Огней. Изначально эффектов 3, но их число можно увеличить до 6, загрузив еще 3 пользовательских эффекта в энергонезависимую память установки с помощью компьютера.
      В режиме работы от программы управления все оперативные регулировки блокируются и установка полностью подчиняется управляющей программе, которая позволяет работать от любого источника звука -  WinAmp, Проигрыватель Windows Media и проч., а также производить тонкую настройку устройства и конструировать собственные эффекты. Количество эффектов в этом режиме не ограничено.

Технические характеристики:

Количество ступеней ШИМ …………………………       256
Связь с контроллером …………………………………      COM-порт
Скорость обмена, Бод …………………………………      9600

Режим цветомузыки:
Диапазон частот, Гц ………………………………………     20-22000
Количество цветовых каналов ……………………     8
Центральные частоты каналов, Гц ……………   75, 150, 300, 600, 1,2к, 2,5к,5к,10к
Оперативные регулировки:
  • Общая яркость
  • Поканальные регуляторы яркости
  • Затухание
  • Выделение доминирующего канала
  • Выходная характеристика источника света
  • Перемешивание каналов в паузе
  • Уровень фона в паузе
Режим бегущих огней:
Количество  бегущих огней …………………………     не ограничено
Количество шагов в эффекте………………  не ограничено (теоретически)

Режим конструктора эффектов для автономной работы контроллера:
Количество пользовательских эффектов …………   3
Количество шагов в эффекте ………………………………   2-20

Все рисунки ниже - с большим разрешением, открываются в новом окне или новой вкладке.

Схема контроллера.
На базовой плате нет преобразователя USB-COM или RS232-TTL. Это делалось специально, так как в этой конструкции можно использовать любые варианты схем, приведенные ниже или преобразователи промышленного изготовления. Самый дешевый вариант - преобразователи от мобильных телефонов на основе PL2303. Кому не нужна работа от встроенного микрофона, детали соответствующего узла можно не паять. Кому не нужна связь с компьютером, преобразователи не нужны. Тогда устройство будет работать только в автономном режиме.
Переменные резисторы можно ставить разных номиналов, от 22 до 100 кОм. R9 - "Speed" должен быть с линейной или обратно-логарифмической характеристикой.


Схемы преобразователей USB-COM.
Более подробная информация плюс прошивки - на сайте http://www.recursion.jp


Схемы переходников RS232-TTL.
Куда уж проще!


Схемы микрофонных усилителей с АРУ.
Для расширения динамического диапазона микрофона его схему можно дополнить Автоматической Регулировной Усиления. На рисунке представлены два варианта микрофонных усилителей с АРУ, проверенных авторами и показавших высокую повторяемость и хорошие характеристики.

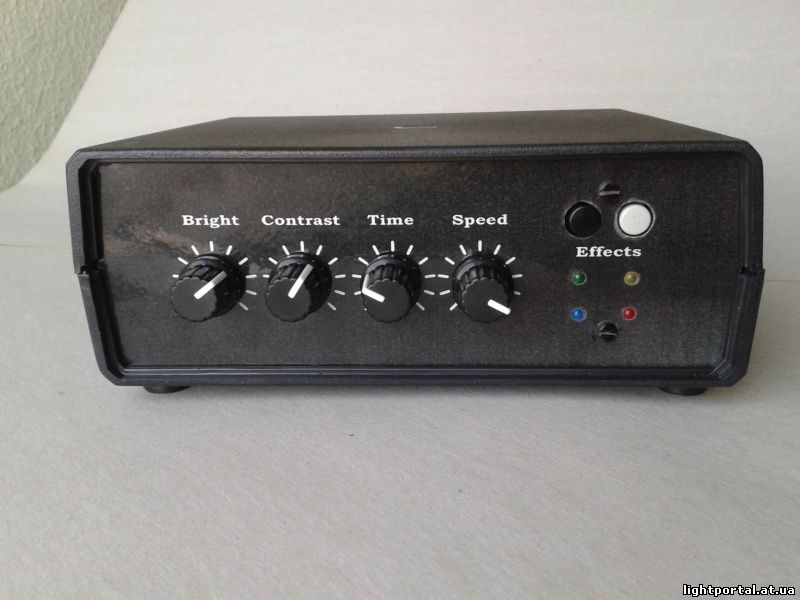

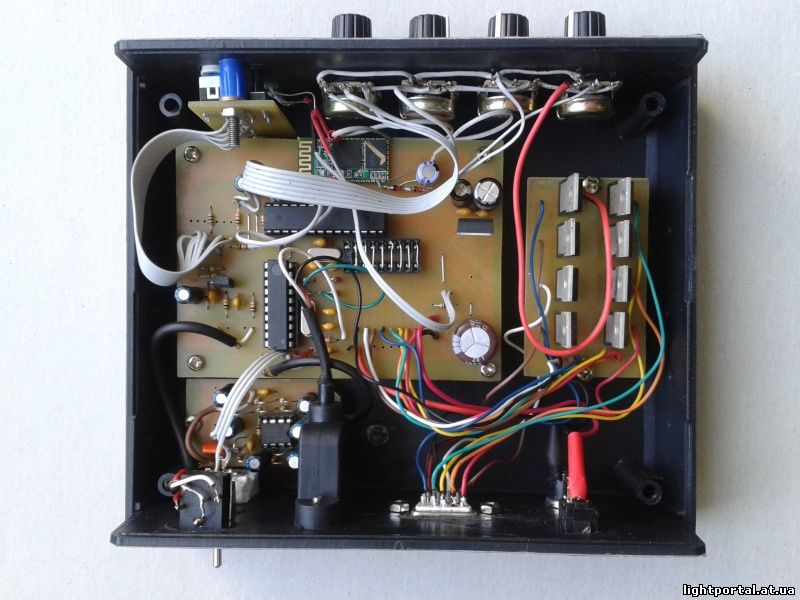

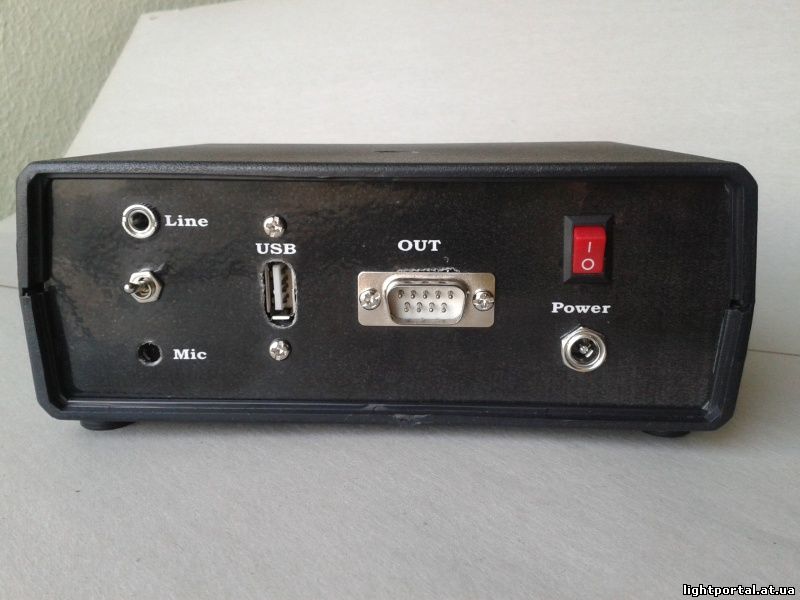

Фото конструкции.
Качество пока не очень, со временем заменим.
На фото прототип, а в конструкцию внесены некоторые изменения. Они уже отражены в схеме и печатной плате, поэтому не пугайтесь, увидев несоответствие. Выходные разъёмы - 8P8C, используемые в компьютерных сетях. Очень удобно в плане поиска комплектующих и многожильных проводов. Кнопки управления - микрокнопки производства China, одна с фиксацией, одна без (на фото - другие). Аудио разъём под мини джек (2,5 мм). Микросхемы - на панельках. Пара штекер/разъём для низковольтного питания. Питание устройства - от 12 вольтового адаптера соответствующей мощности. Если вы знаете точные названия всех перечисленных деталей, присылайте с картинками, мы включим это в описание.


Печатная плата.
Вместо привычного подписывания элементов на схемы, мы сразу указали номиналы. Так собирать значительно проще и быстрее. Размер печатной платы соответствует пластиковому корпусу Z-73. Кто собирал "Детку" и захочет подключить её светодиодные излучатели, нужно немного переделать выходную часть под разъём SUB-D9.



Фьюз-биты для Bascom AVR.
 Из фьюзов нужны только два: внешний высокоскоростной кварц и BOD на 4 Вольта (последний не обязателен, только при плохом питании).
Не спрашивайте про их установку в других программах! Всё равно не ответим :) . Для этого есть Google.


Фьюз-биты для PonyProg.


Скрин основного окна программы.
Лучше посмотреть вживую... Программа не требует инсталляции и устанавливается на компьютер пользователя путём обычного копирования папки. Единственное условие – наличие установленного Windows Framework 2.0 или выше. Это связано с тем, что софт написан с применением его библиотек. После копирования можно создать ярлык на файл запуска (Soyuz.exe).

Мы надеемся, что вы не будете разочарованы динамической иконкой в трее при сворачивании программы! А перемешивание каналов в музыкальной паузе предотвратит угадывание соответствия музыкальной композиции и включаемых цветов. Кто сказал, что "барабаны" должны быть только красными?
Ну и поместить программу в автозагрузку и удалить её оттуда, а также вызвать системный аудио микшер теперь стало гораздо проще - один клик в меню.


Скрин настроек контроллера.
Это позволяет без особых усилий настроить оптимальный вариант работы контроллера в автономном режиме, без управляющей программы компьютера.


Скрин вкладки "Цветомузыка".
На наш взгляд, интересные особенности конструкции - пики спектро анализатора  и автоматический переход в режим бегущих огней при музыкальной паузе и возврат в цветомузыку при возобновлении звука. А режимы спектро анализатора настраиваются в меню!


У кого во время работы программы при отсутствии звука возникает проблема неконтролируемого переключения между вкладками "Цветомузыка" и "Бегущие огни", нужно сделать следующее:


Для начала выключить флажок "БО в паузе" на вкладке "Цветомузыка". Это предотвратит программный переход на вкладку бегущих огней. Далее в меню настроек нужно увеличить "Порог паузы". Скорее всего, ваша звуковая карта слишком шумная для настроек по умолчанию. Поэтому порог переключения находится на пределе. На некоторых моделях компьютеров порог паузы 10 (звуковые карты хорошего качества), а на некоторых аж 400!

У вас не работает режим цветомузыки во время воспроизведения аудио сигнала? Захват звука идёт со стерео микшера, и скорее всего, в микшере отключено стандартное устройство записи или установлен очень маленький уровень. Посмотрите на картинки ниже, и вы сможете это исправить!



В Windows 7 существует проблема  - не так-то просто  найти стерео микшер.
Чтобы включить микшер в Windows 7 нужно:



Заходим "Пуск - Панель управления – Звук”. В появившемся окне в любом свободном месте тыкаем правой кнопкой мыши и видим небольшое меню. В этом меню нужно поставить галку напротив пункта "Показать отключенные устройства” и "Показать отсоединённые устройства”. Затем перейти на вкладку "Запись”. Вы попадете в раздел записывающих звук устройств ОС Windows 7, среди устройств серым цветом будет обозначен "Стерео микшер”. Щёлкните на нем правой кнопкой мыши и выберите меню "Включить”. Теперь его нужно назначить устройством "по умолчанию". Если в системное трее (в нижнем правом углу) нажать на цветной динамик (Realtek HD) левой кнопкой мыши, выбрать вкладку «стерео микшер», то можно повысить громкость микшера или изменить другие настройки.

Может оказаться так, что когда вы зайдёте в настройки записи звука, у вас не окажется стерео микшера, даже если показать выключенные устройства путем отображения через правую кнопку. Скорее всего, понадобится скачать самый свежий драйвер звуковой карты на сайте производителя. Если на рабочей машине у меня стерео микшер нужно было только включить после показа отключенных устройств, то на ноутбук пришлось искать драйвера.

Скрин вкладки "Бегущие огни".
Важно! Все файлы бегущих огней должны быть в папке "Data"!
Важно! Все файлы паттернов должны быть в папке "Data"!
Мы надеемся на ваше плодотворное сотрудничество в плане написания эффектов. Мы с удовольствием выложим их на сайте с указанием автора.


Скрин вкладки "Эффекты контроллера".
Важно! Все файлы эффектов контроллера должны быть в папке "Data"!
Эффекты контроллера так же ждут своих конструкторов.


Более подробное описание находится в файле помощи, который вызывается из соответствующего меню программы. Программа достаточно интуитивно понятна, к тому же снабжена всплывающими подсказками.

Авторы приносят свои извинения за допущенную ошибку на схеме и в печатной плате (вариант DIP) - были перепутаны местами 4 и 5 пины контроллера. В результате этого функции кнопок поменялись местами. В архиве - исправленные схема и платы. Исправления внесены также по всей статье. Кто успел собрать старый вариант, с неправильным подключением, в архиве также имеется прошивка под этот вариант. Также в архиве помещен новый вариант софта, который работает как на 32-х, так и на 64-х разрядной ОС.
Также добавлена динамическая иконка в виде спектроанализатора и переключение вида индикаторов по кругу кликом по любому из них.

В этом архиве всегда самые последние файлы с исправленными ошибками, актуальным описанием, схемами и платами.
Не поленитесь скачать и проверить обновление!

Нам очень хочется узнать ваше мнение, друзья. Напишите об этом нам, мы очень ждём. Возможно, что вы обнаружите ошибки, и мы будем их устранять. Пожалуйста, подробно описывайте проблему, прикладываете скрины, рисунки. Если у вас есть предложения по улучшению функционала и они не будут противоречить стратегии разработчиков, мы подумаем над этим. Высылайте фото и видео своих изделий, мы обязуемся их разместить в нашей статье. Присылайте файлы эффектов, будем собирать пользовательскую базу. Если у вас будет своя конструкция печатной платы, это тоже будет здорово. Если у вас возникают какие-то вопросы, пожалуйста, внимательно прочитайте данную статью и хелп к программе. Большая часть из них уйдёт сама собой. Если проблема не решаемая, постарайтесь описать её как можно подробнее, чтобы мы смогли помочь. Уважайте труд и цените наше и ваше время! На вопросы типа "а микросхему нужно прошивать или оно само заработает?" отвечать никто не будет и посты будут безжалостно удалятся. Для начинающих полно статей в интернете, ищите ответы там.

Благодарности принимаем в любом виде и неограниченных количествах.

По всем вопросам, касающимся "Союза-1" пишите в форум:

С уважением, коллектив авторов:
Огиенко Ирина (Sari), Украина
Рубашка Василий (Radan), Украина
Шилов Сергей (MrShilov), Россия

P.S.

Ну что, соскучились? Вот вам вариант конструкции на SMD со встроенным преобразователем USB на борту в корпусе от ADSL-Routera! (вариант конструкции от MrShilov)






- Увеличена частота AREF (требуется тестирование, сделано для уменьшения наводки на 5й канал, но может начать интерферировать с 4м или 8м)
- Включен внутренний резистор подтяжки на вход RX (при отсутствии RS232-преобразователя были возможны ложные переходы на прием)
В архиве обе версии (с правильным и неправильным переключателями).

Просьба отписаться протестировавшим новую версию.

По просьбе выкладываю печатные платы отдельных микрофонных усилителей.


Оба они испытаны в деле и показали отличный результат. Также исправлены схемы этих усилителей.


В первой схеме это связано с неверной нумерацией транзистора и дублем в нумерации конденсаторов. Со второй (с полевым транзистором) немного сложней. Я проверял работу на нашей отечественной УД1208, а у неё не такая цоколёвка и нужен дополнительный корректирующий резистор. Короче, вторая плата как раз под эту скорректированную схему.

Народ, а кто уже эффектов наделал? Присылайте, выложим на сайте для всех!

Прислал пользователь Vitalkalm

 Эффекты присылайте на radan1970 @ mail.ru

Продолжаем усовершенствовать "СОЮЗ-1" - Подключаем СОЮЗ-1 к BLUETOOTH !!!

Хорошо, когда конструкция не только повторяется, но и усовершенствуется! А хорошо в два раза больше, если это делаете вы, дорогие друзья. Vitalkalm не только переделал выходную часть для лампочек накаливания 220 вольт, но и поделился информацией со всеми нами.


Схема, плата, фото. Используемые транзисторы  - STP9NK50Z.

ОБНОВЛЕНИЕ!
Улучшена работа в автономном режиме - засветка "левых" каналов стала меньше. В подчиненном режиме частота ШИМ увеличена со 125 до 250Гц.
В компьютерной программе устранены некоторые проблемы пи работе с Блютузом, сканирование портов - только по требованию, исправлены некоторые некритические ошибки.
Качаем, тестируем, благодарим/ругаем.

ОБНОВЛЕНИЕ!
Новая статья от MrShilov - Подключаем RGB-светодиоды к "Союзу"

ОБНОВЛЕНИЕ!
Новая прошивка от MrShilov - СТЕРЕО
Не забудьте переставить на плате джампер!

Ещё один вариант конструкции от пользователя PPRAM5 в корпусе D-Link dsl-2540u, светодиоды выведены на штатные места. модуль связи с пк выполнен на микросхеме FT232RL. Схема и плата нарисованы в DipTrace 2.2.


27.02.2016
Павел Саенко прислал свой вариант конструкции:


Из фото видно, что он сделал разъём на 8 выходов, как в статье через COM порт. и подсоединяет 8 светодиодных лент, но также можно и лампы. Только радиаторы поставить на транзисторы.
Стабилизатор - обязательно на радиатор. Здесь плата.

21.06.2016
Предлагаю фото своего варианта конструкции "Союз-1".


Собственно, изменений в конструкции немного: с DIP-платы убраны элементы микрофонного усилителя, все светодиоды и переменные резисторы. Вместо этого добавлен преобразователь USB-RS232 на Attiyny2313, кнопки "Effects" вынесены на отдельную плату. Изначально для управления светодиодами использовалась ULN2803, которую позже заменил ключами на полевиках IRF540 (схема со статьи "Свободу цветам!"). Печатная плата "Союза-1" с указанными изменениями, платы ключей и кнопок прилагаются.
Василий К.


Вы можете приобрести необходимые комплектующие на Алиэкспрессе.

По поводу протокола передачи от программы ПК в контроллер.
Для желающих разработать своё ПО (Андроид, Линукс и т.д...)
Ниже фрагмент кода на VB NET.

Private Sub Set_Rs232 'Задаём свойства порта
        With serialPort
            .BaudRate = 9600
            .Parity = IO.Ports.Parity.None
            .DataBits = 8
            .StopBits = IO.Ports.StopBits.One
            .Encoding = System.Text.Encoding.Default
        End With

    End Sub

    Private Sub Write_Rs232() ' Отправляем данные яркостей каналов в контроллер
        Dim text_msg As String = "$" 'Преамбула
        text_msg =  Chr(PWM1) & Chr(PWM2) & Chr(PWM3) & Chr(PWM4) & Chr(PWM5) & Chr(PWM6) & Chr(PWM7) & Chr(PWM8)
        Try
            If serialPort.IsOpen Then serialPort.Write(text_msg)
        Catch ex As Exception
            Closers232()
        End Try
    End Sub


Успехов!!!
