Свободу цветам! (или модульное ВОУ произвольных цветов и размеров)

Посвятил пару дней своего весеннего отпуска одной старой задумке. Давно рассуждал о том, что несмотря на массовость теперь популярных "умных" лент RGB светодиодов, цветомузыкаьные конструкции с простыми выходами на N-ное количество одноцветных диодов никуда не пропали, живут и процветают. Даже если не смотреть "по сторонам", то только на этом портале тут есть такие почётные и зачётные конструкции как вариации "Авроры-1", модернизация немецкого "AVR Lichtorgel", а также "Союз-1". Всё хорошо, но проблема с цветами одиночных светодиодов. Для 8-канальной конструкции я часто использовал 2 раза по "красный-зелёный-жёлтый-синий". Для большей разнообразности закупал также "розовые", "оранжевые" диоды, и даже использовал иногда белые светодиоды как "серый цвет", но как то хочется большей свободы. Так, наверное уже пару лет назад, появилась идея, что неплохо бы иметь светодиоды с произвольно выставляемым цветом.

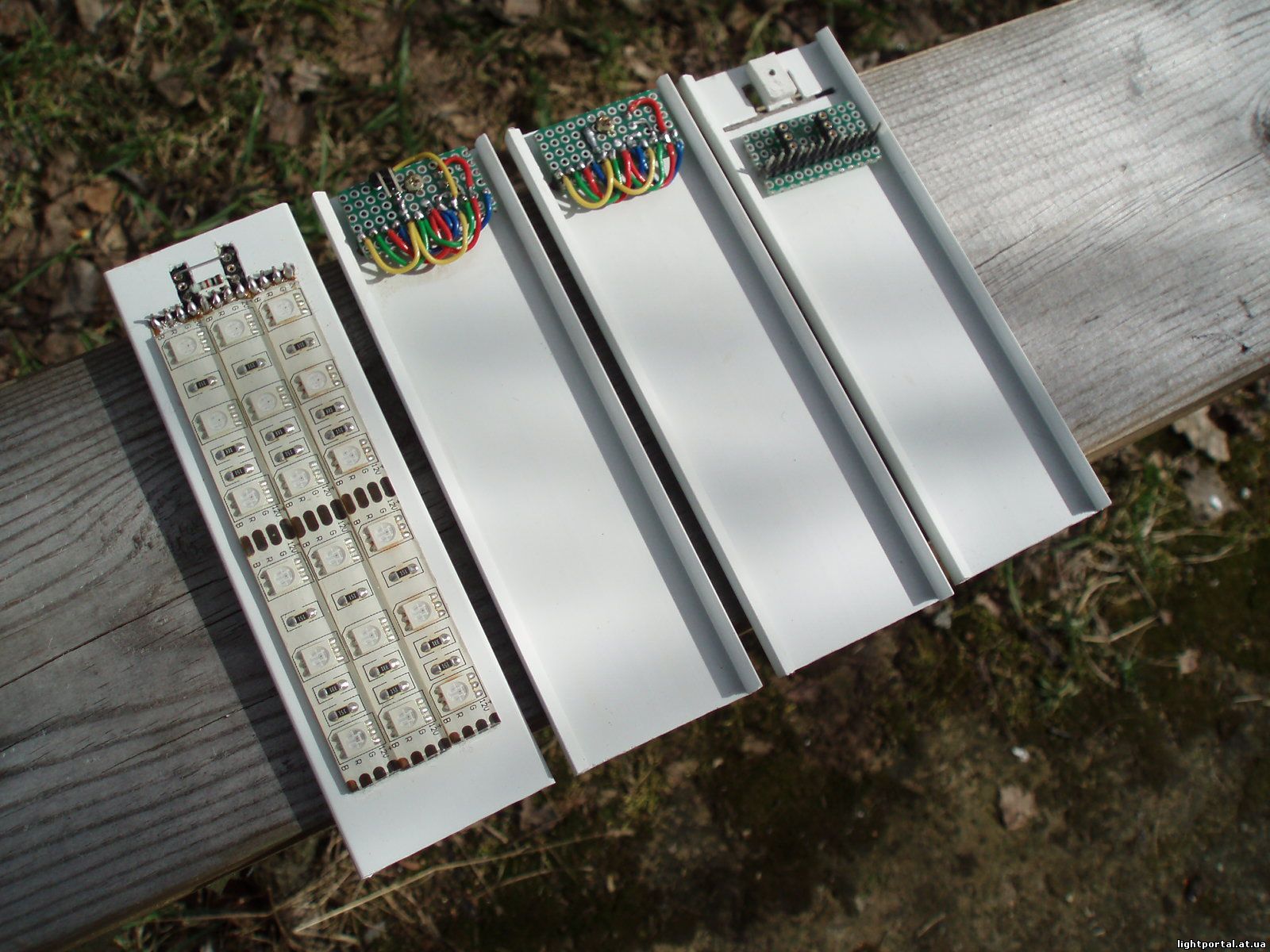

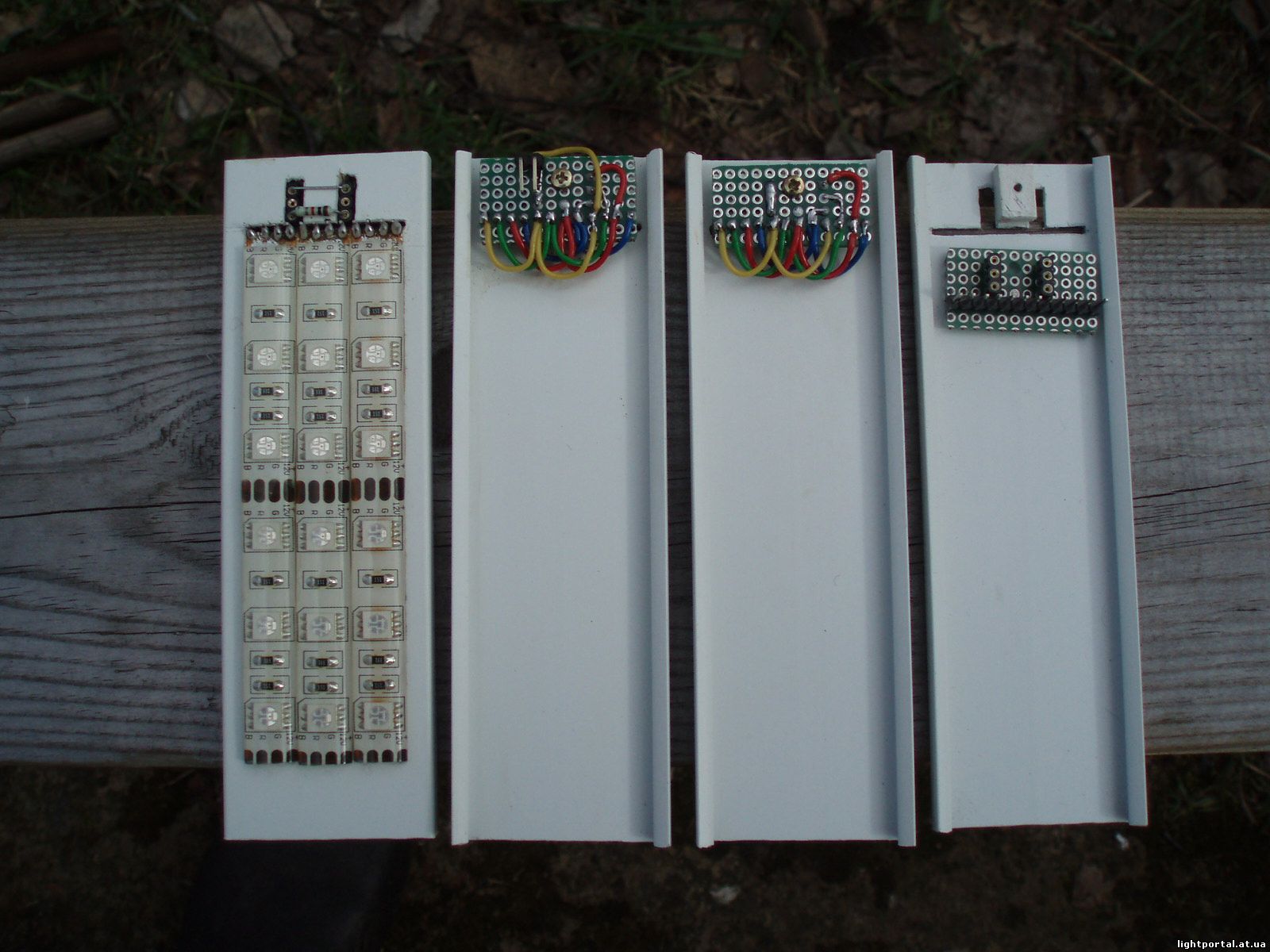

Картинки установки цветов для кусков светодиодной RGB в недавней публикации Сергея Овечкина послужили для меня катализатором реально взяться за дело. Определился с желаниями: конструкция модульная, "открытая", так, чтобы могла изменятся размерность этого светопредставления и по количеству каналов, и по физическим размерам. Ну и, само собой, произвольная установка цветов. Я уже штук пять "ВОУ" (выходных оптических устройств) делал на пластмассовых каналах для укладки кабелей, в новом моём изделии основа такая же, но светильник каждого канала на отдельном куске крышки канала. Таким образом их можно распологать на основании канала такой или иной длинны, в желаемом количестве, а также можно нарезать куски основания и использовать светильники каналов совершенно произвольно. Благо имелась когда-то купленная "с запасом" для конструкции "Aurora borealis" обычная 12-вольт RGB лента, нарезанные куски которой, 3 х 6 светодиодов, и есть светильник одного канала. Под поверхностью каждого куска кабельной крышки прячется кусок макетной платы, от которой на поверхность выведен ряд штырьков, к которым подпаяны контактные площадки кусков наклеенной ленты. На поверхность также выходит цанговый разъем для трёх перемычек и/или резисторов, подбирая комбинацию которых и можем выставить произвольный цвет.

По началу был план каждому модулю только предусмотреть 2 контактных штырька: +12 и входной сигнал с таких или иных (транзисторы, сборки ULN) ключей на выходе цветомузыки, но в ходе постройки я призадумался, что неплохо бы дать каждому модулю свой силовой ключ тоже. Тогда можно будет подключать ВОУ и к драйверным выходам цветомузыки, подающим "мощный ноль", и к слаботочным выходам на прямую от микроконтроллера, дающим "слабую единицу". Благо, место на макетке после распайки пиновых проводочков ещё оставалось, и так каждый модуль ВОУ обрёл N-канальный полевик, которых у меня накопилось от разборки уже не помню чего.

Только смотрел, чтобы полевик был "Logic Level", то есть напряжение Vgs (gate threshold) около 2 вольт. Ну, на пример 50N03. Из за ограниченности пространства в ход пошли полевики в корпусах TO-251, TO-252. Между Gate и Source ставим резистор "десятки килоом или больше" для надёжного закрывания ключа при отсутствии вразумительной единицы, на вход (Gate), если боимся возможных коротких замыканий с последующей возможной порчей портов контроллера, надо бы ставить резистор "немножко хоть что-то", но поскольку у меня все констукции цветомузык всегда уже имеют на выходах микроконтроллеров сопротивления 100 ... 200 Ом, то я дополнительно тут не ставил.

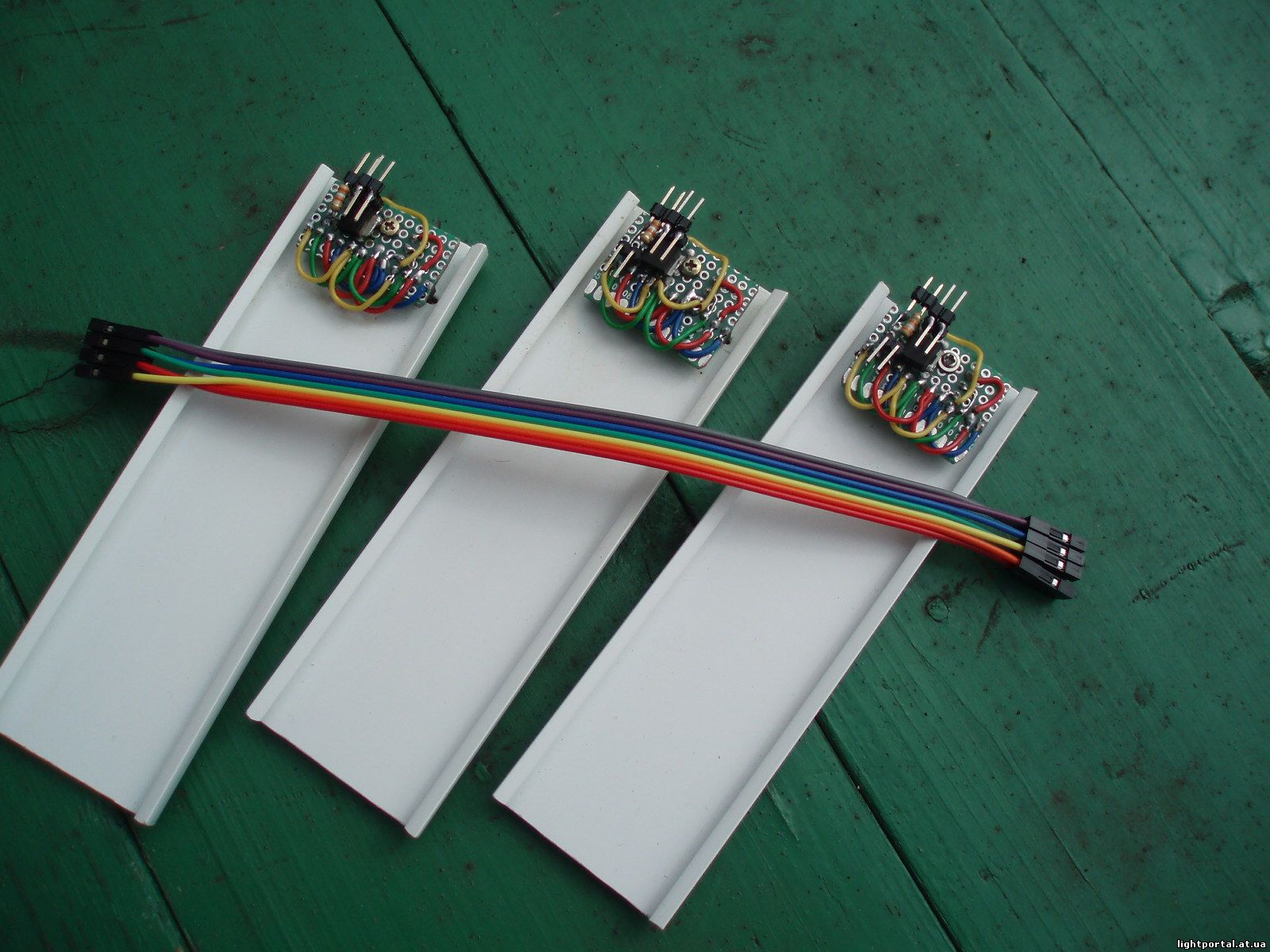

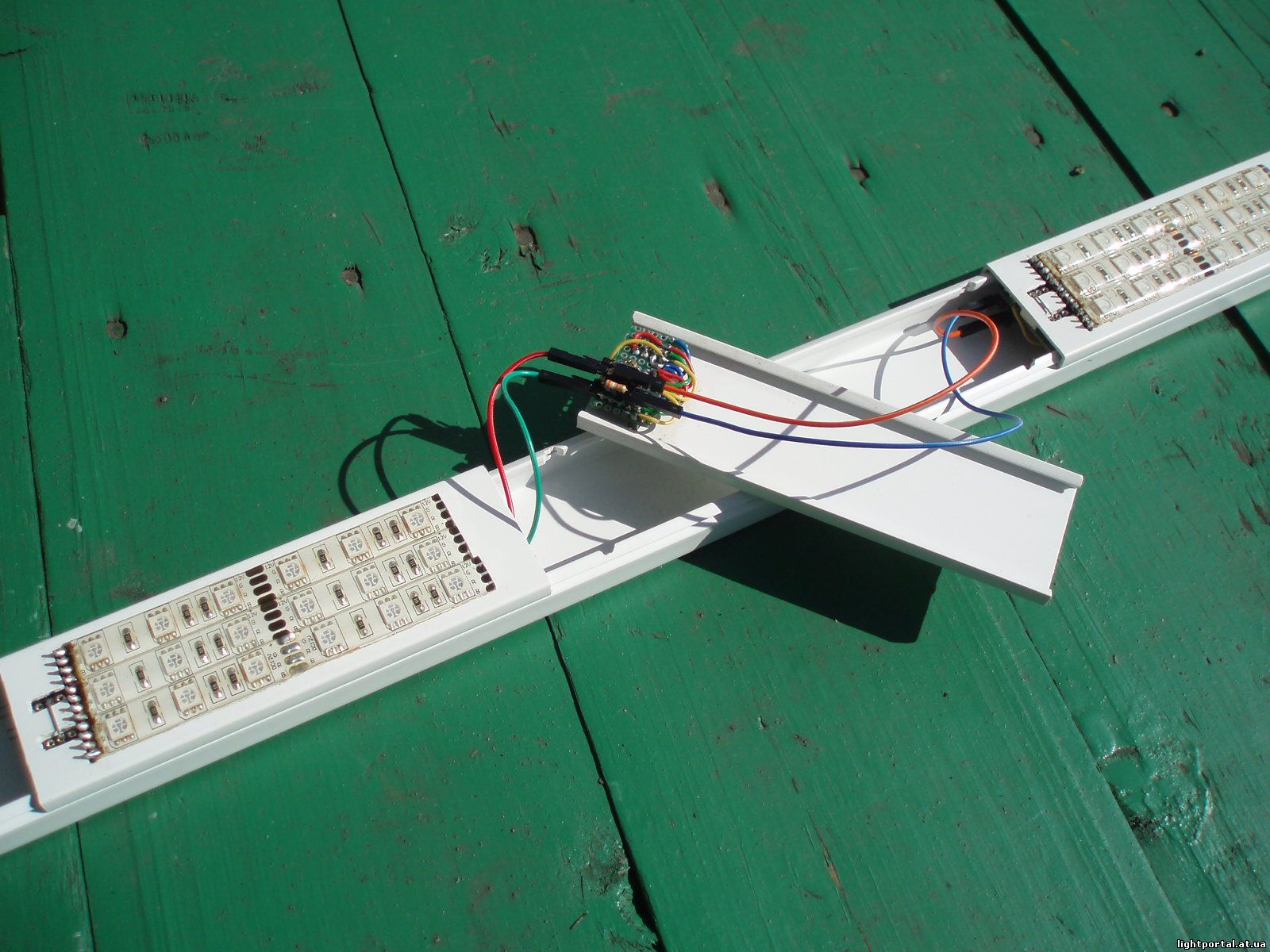

Поскольку "землю" и/или +12 всем модулям нужно соединять между собой (если модули на линейке, а не вразброс), контактные штырьки для соединений организованны в обе стороны. Для соединений между модулями, а также от модулей к цветомузыке, я использовал так называемые "dupont" готовые проводочки ("мама-мама"), местами модифицируя их длину по надобности.

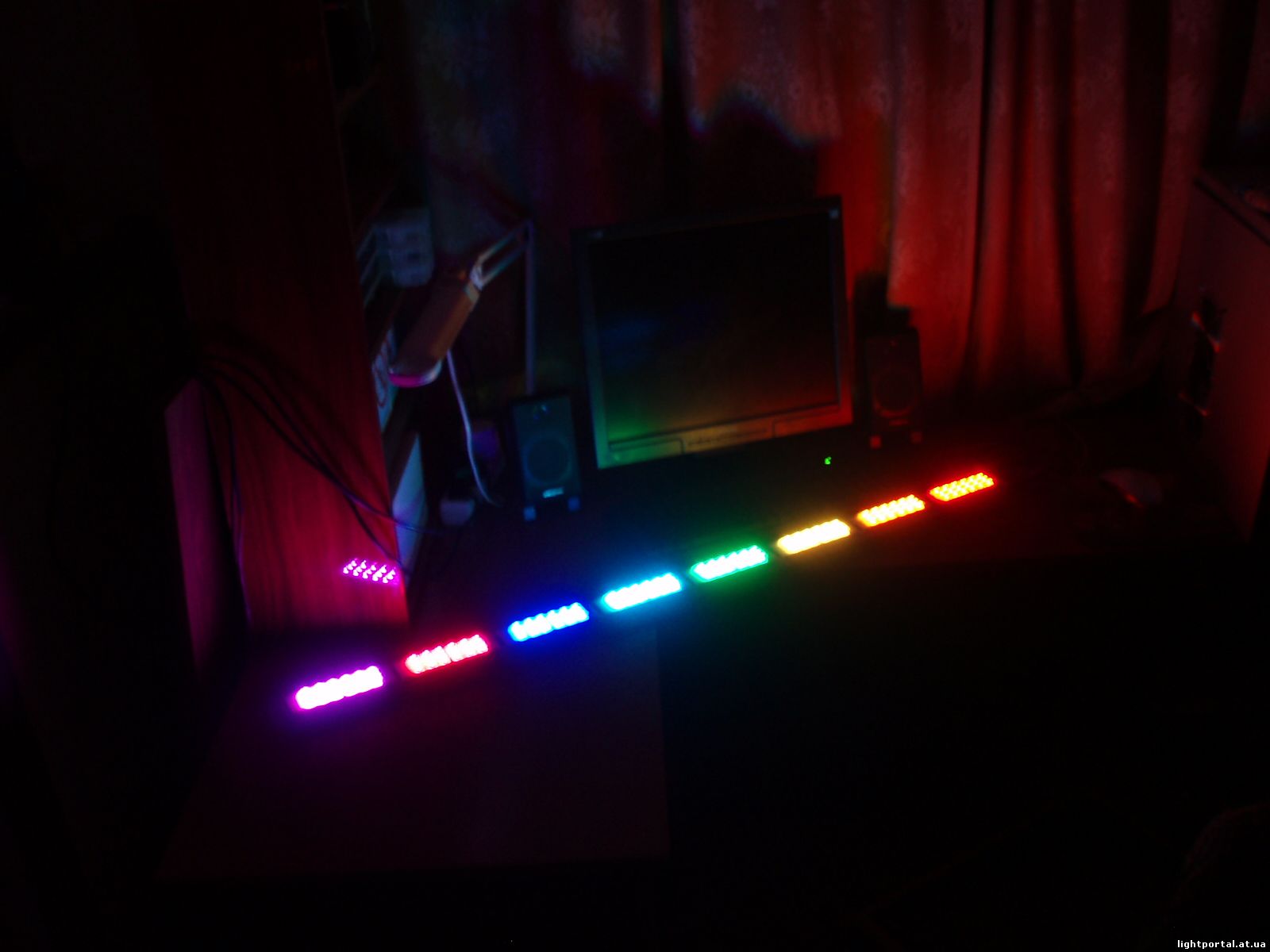

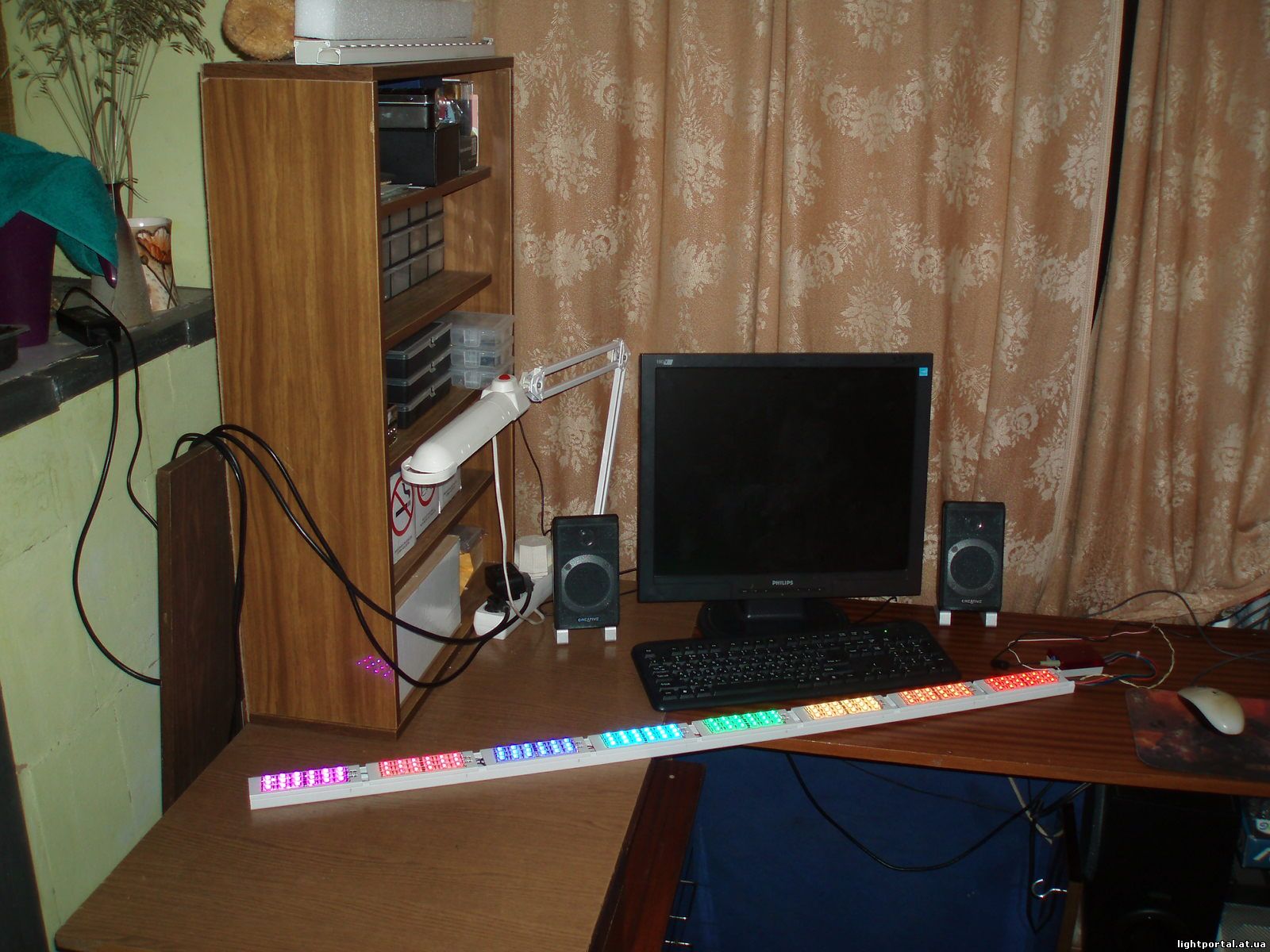

Конструкция собрана, на данный момент на канале длинной метр с копейками, подключена, и я доволен тем, что получилось. Вижу надобность закупить основу канала большей длины, посмотреть как будут смотреться модули более отодвинутые друг от друга, а также, наверное (пока не решил) канал закупать той же ширины, но более глубокого типоразмера, и в таком уже будет пространство и для самой конструкции цветомузыки, или даже нескольких конструкций (об этой задумке в следующий раз).

Много фоток: 1 2

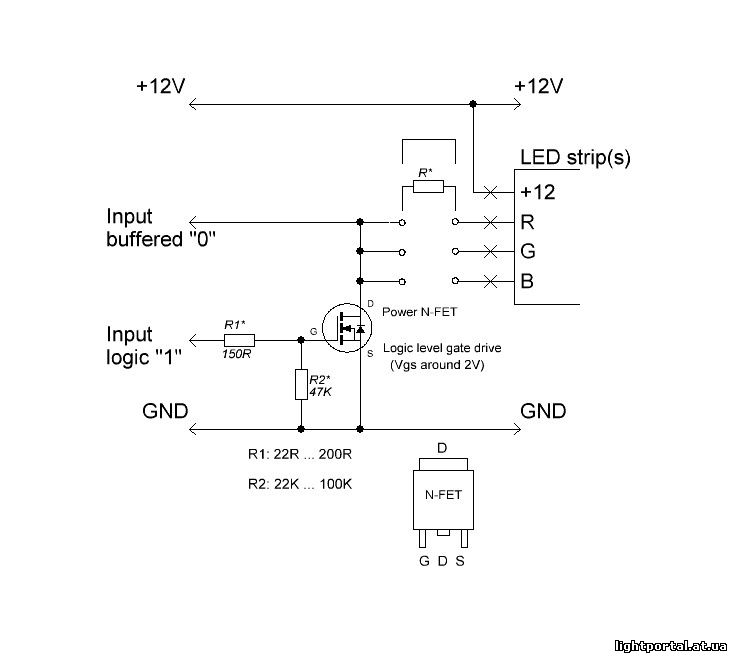

Схема (spl)

Ещё скажу по секрету, что некими персонами, знающими толк в программировании, ведутся работы по созданию "умного подстроечного светодиода". Такой функциональный узел для цветомузыки будет казаться простим одноцветным светодиодом, которому можно менять яркость, а вот в самом узле желаемый цвет можно будет установить и вручную, и автоматической сменой, и сменой по определённым заданным закономерностям. Если всё получится (а куда оно денется!), то вы об этом конечно же узнаете здесь, на Портале "цветомузыкантов".



Juris Pērkons, апрель 2015.

Категория: Цветомузыкальные установки | Добавил: defaultNick (21.04.2015) | Автор: Radan
Просмотров: 4018 | Комментарии: 5
Всего комментариев: 5
5
скажите пожалуйста , ATmega8a или ATmega8-16pu могут управлять эффектом затухания на сдвиговые регистры led ?
купил 36 штук, бьюсь неделю с хеками и скечами, а выходит простое мигание.
хотел без сдвиговых ,хотябы запустить 20 пинов на переливы плавные,но и тут не вышло.
на ATmega328 всё получается ,а вот на атмега8 нет,хотя три пина всё же с PWM, но мне надо 32 led(4 сдвиговыж)?
подскажите, что не так?

4
Если использовать эту схему в "Союз-1", то на какой вход транзистора (Input logic 1 / Input bufered 0) нужно подавать сигнал из выхода ULN2803?

3
Да! Понятно, ведь эти ленты приклеивают на любую поверхность И охлаждение идет через ноги светодиода на мель ленты! Я когда делал плату на Аврору RGB этого не учел, намельчил с дорожками и увидел через пол года что такое деградация кристалла светодиода!

2
Алюминий и охлаждение конечно никогда не помешают, но с такими типовыми лентами надобности особой в этом нет. Вот когда один светодиод аш 1W и больше, тогда да. К тому же диоды сдесь работают всегда в импульсном режиме (ну, то есть, если выход цветомузики PWM), так что с электрической точки зрения они "часто выключены", хотя мы видим свет.

1
Присматриваюсь к такой конструкции, но хочу ленты сдвинуть, что-бы в шахматном порядке светодиоды получились, и еще вопрос по охлаждению! Может стоит на какой нибудь алюминий клеить?
