Новогодняя звезда (серпантин 2017)

Итак, начинаем наш предновогодний серпантин. Я думаю, что тема весьма актуальная - сделать верхушку для ёлки своими руками!

В статье представлены 2 варианта конструкции - на СМД и обычных светодиодах. За основу взята конструкция "Светодиодная гирлянда на МК Attiny13".

Звездочки - использовал китайские прозрачные верхушки. Добавил транзисторы,чтобы увеличить количество светодиодов. В файлах три варианта печатки.

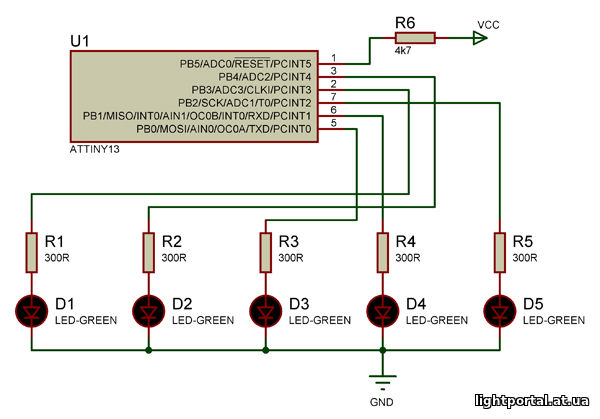

По схеме: вместо светодиодов через резистор 1кОм на базу транзистора NPN BC547, далее светодиоды просто в параллель. Токоограничивающие сопротивления - 47 Ом. Заливка используется как плюс а не минус как мы обычно привыкли (не знаю почему так получилось,ну как получилось). В архиве материалов есть третий вариант конструкции, двухсторонний, для светодиодов двух цветов. Просто осуществлен переход на другую сторону и добавлено еще по четыре светодиода на каждый луч. В сумме получается 8 светодиодов на один транзистор. Когда я делал плату в DIP корпусах, я под светодиодами пропилил пазы и они освещают обе стороны звезды. А потом возникла идея не пилить пазы,а сделать две стороны разного цвета. Если поставить на вращающуюся елку,или просто подвесить на проводах она будет поворачиваться к зрителю разными цветами. В железе пока не проверено.

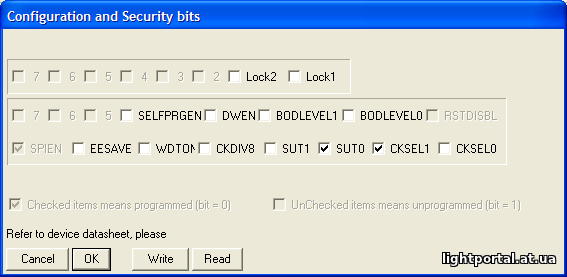

Фьюзы:

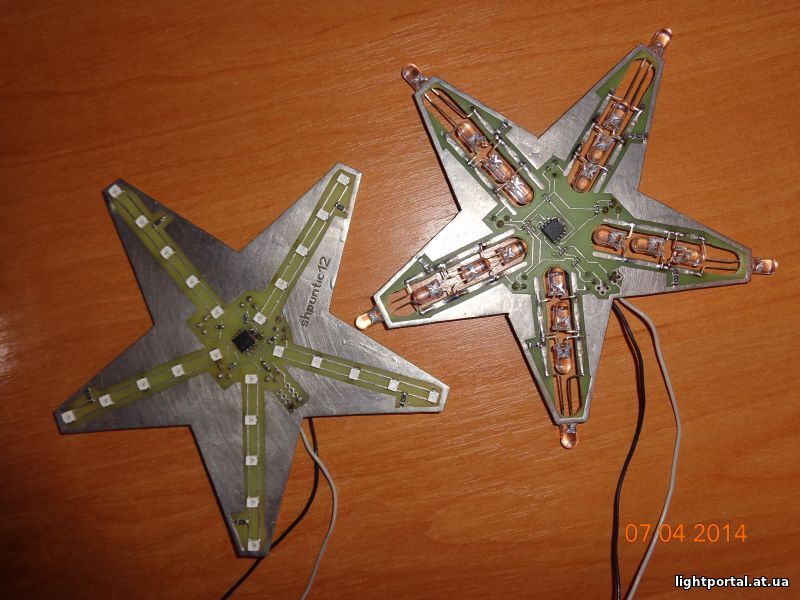

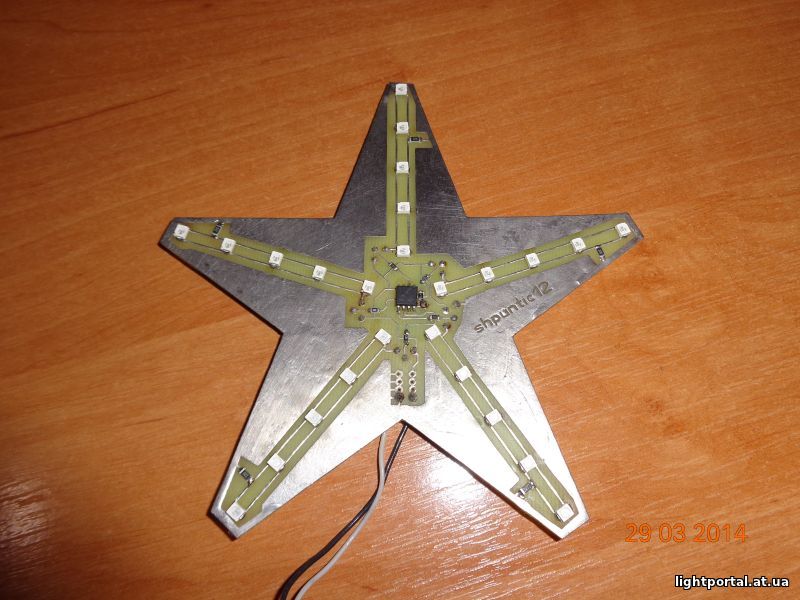

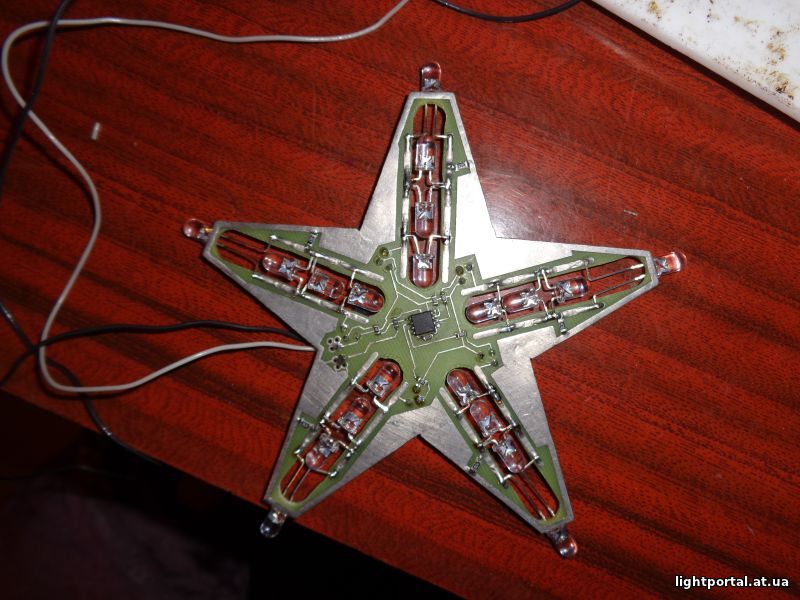

Ещё фото:

Видео:



Прошивка, проект в Протеусе, исходник на Баскоме, платы.


детАЛИ:

Светодиоды СМД администратор портала заказывал уже несколько раз здесь, продавец отправляет буквально  в тот же день.

Вот ещё один хороший вариант по СМД светодиодам, 6 цветов по 100 штук, чуть больше 5 долларов за всё!

Набор ДИП светодиодов 10 цветов по 10 штук диаметр 5мм

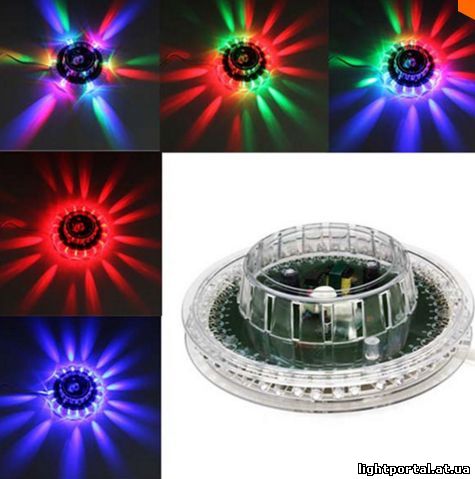

Ну а кто не может собрать сам, но очень хочет, может купить вот такое симпатичное солнышко на Алиэкспрессе.





shpuntic12(Валерий), 2016г., Мариуполь.
