Световое шоу UFO (серпантин 2017)

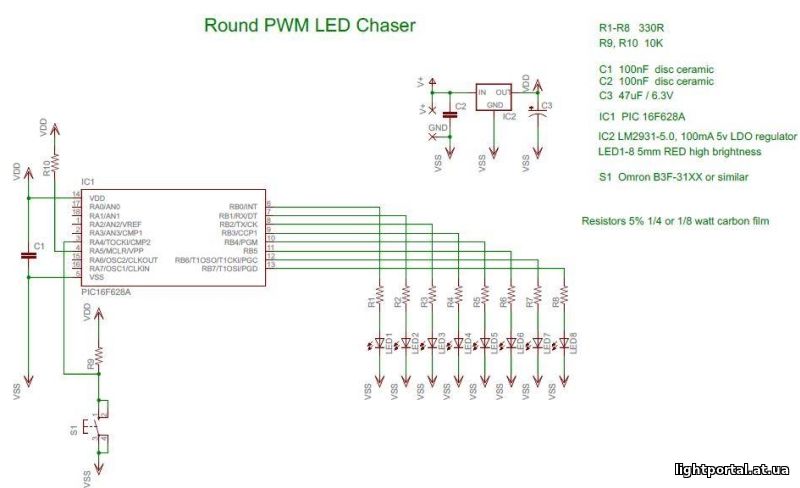

Эта конструкция создана по мотивам проекта http://picprojects.org.uk/projects/433chaser/index.htm

Получилось так,что я выносил выбрасывать пяти литровые баклажки из под воды, и почему то решил оставить крышки. Я их скрутил и положил в карман. Принес домой, выложил в ящик стола. А перед новым годом решил украсить свою мастерскую. Все таки праздничное настроение о многом говорит. И тогда я вспомнил про эту схему на PIC16F628 и крышки с баклажек. Сделал платы, спаял. А на  крышки наклеил пищевую фольгу(ну чтобы вид получился не как с помойки). Результатом остался очень доволен. Когда вешаешь на стену - блики расходятся по всей стене. Я и домой сделал несколько штук разного цвета. Повесил их на елку - китайские гирлянды ушли на второй план. Потом решил сделать тоже самое, но на светодиодных лентах (у меня оставались обрезки), получилось замечательно. Правда после двух дней работы я подумал, что не рационально использовал текстолит. Если бы я не обрезал штырьки со стороны пайки, там можно было тоже припаять обрезки светодиодных лент, но другого цвета. Получилось бы еще прикольней. Так родилась идея сделать двухстороннюю звезду.

UFO 2 питается от 12V, для питания контроллера применен стабилизатор 78L05.

При изготовлении плат методом ЛУТ печатки зеркалить не надо. Я не устанавливал кнопку переключения режимов. Режимы переключаются автоматически и думаю,что бегать их переключать нет смысла.

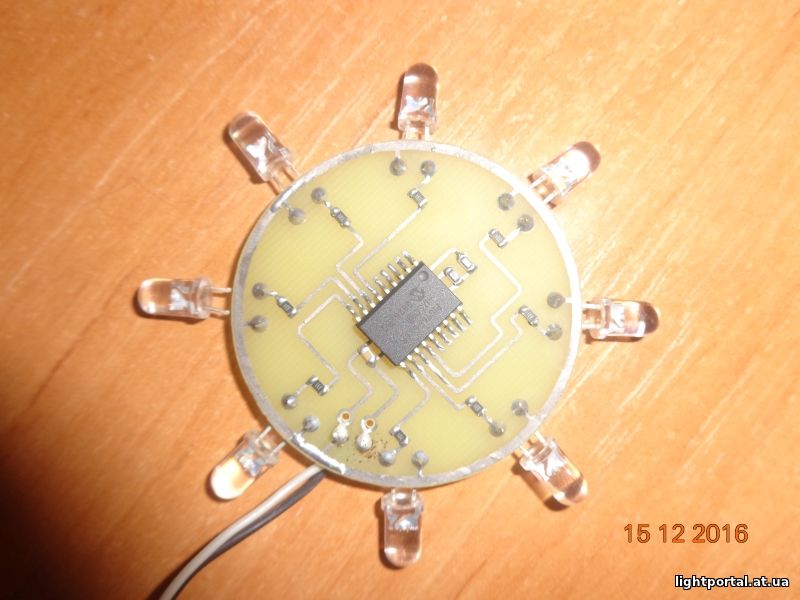

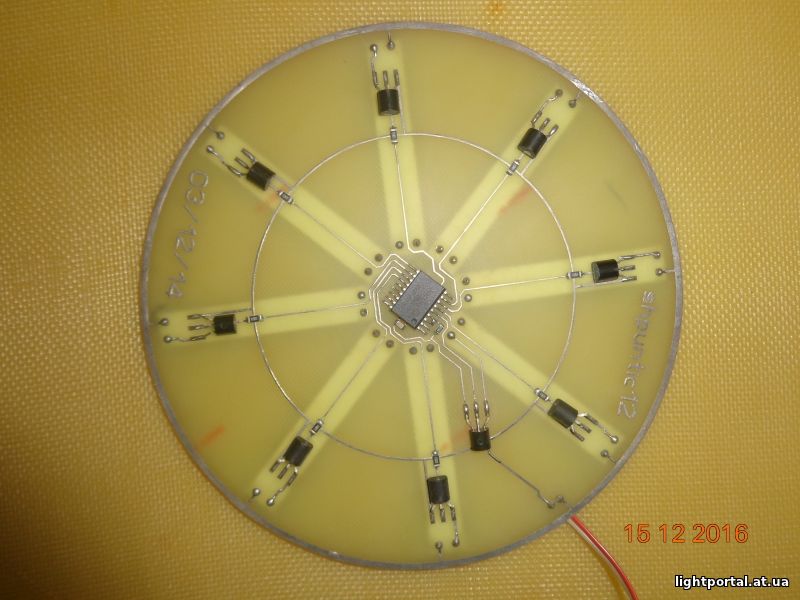

Конструкция на светодиодах:

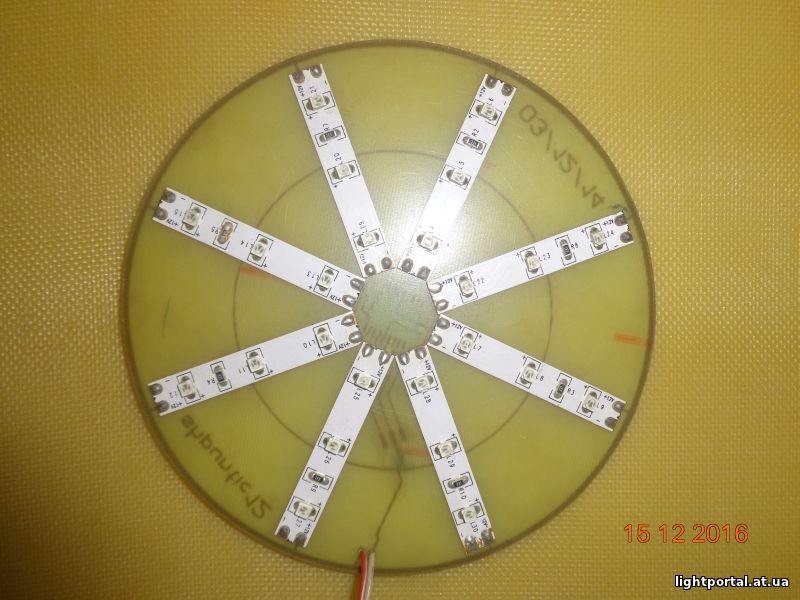

Конструкция на лентах:

Архив материалов - прошивка, платы разные, авторские и с интернета.

Видео:

Ну а кто не может собрать сам, но очень хочет, может купить вот такое симпатичное солнышко на Алиэкспрессе.





shpuntic12(Валерий), 2016г., Мариуполь.

23.12.2016
Нашёл в сети неплохой апгрейд. И хотя там применён другой контроллер, идея подходит и к этой конструкции.
Устанавливается дополнительно ещё столько же резисторов и светодиодов, только другого цвета. Но подключаются они не к питанию, а к общему проводу. Когда включен светодиод одного цвета, выключен другой, и наоборот. Подключение - плюс питания, сопротивление 150 Ом, анод белого светодиода, катод белого светодиода, центр точка (на пин контроллера), анод красного светодиода, катод красного светодиода, сопротивление 150 Ом, минус питания....

Эффект просто восхитительный!
