Eye of the Tiger (DMX)
Так как автор девайса названия не прислал, а прислал только статью(за что ему огромное спасибо!), беру на себя ответственность и смелость назвать устройство уже традиционно.
Сначала был "Кошачий глаз", потом "Кошечкин", почему бы конструкцию с профессиональным протоколом DMX на их основе не назвать более серъёзно - например, "Глаз тигра"?
Читаем, вникаем, набираемся опыта, хвалим, конструктивно критикуем, повторяем, разрабатываем своё, присылаем на сайт...



На нашем сайте конструкций с протоколом DMX пока ещё было. Так что это можно сказать первая ласточка, или вернее будет - первая тигра.
Вообще устройства подобного рода нужно разделять на программные и аппаратные составляющие. Аппаратные для данного состоят из двух логически завершённых частей - конвертора USB to DMX и 8-ми канального DMX диммера. Эти устройства есть в свободном доступе сети, с ними нас и хочет познакомит автор. А вот управлять этой чудо-техникой будет наша модернизированная программа "Кошечкиного глаза".

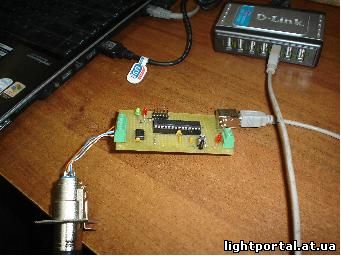

uDMX интерфейс.

Схема взята с сайта www.anyma.ch
Ссылка для скачивания http://www.anyma.ch/software/udmx_1_2.tar.gz
Прошивка 1.4 с сайта www.illutzmination.de
Ссылка для скачивания  http://www.illutzmination.de/fileadmin/download/uDMX_1.4.zip
Пример работы с драйвером на Visual basic http://www.illutzmination.de/fileadmin/download/uDMX_API_Sample.zip
Заработал сразу, правда ноут увидел его только через USB HUB, но об этом писали на каком то форуме. Пробовал работу интерфейса с FreeStyler под Windows XP, под Ubunty с программой Q Light Controller http://qlc.sourceforge.net/.

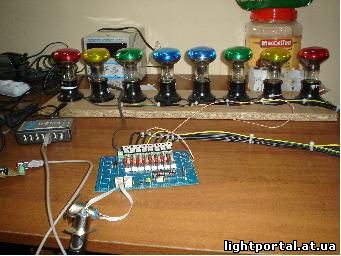

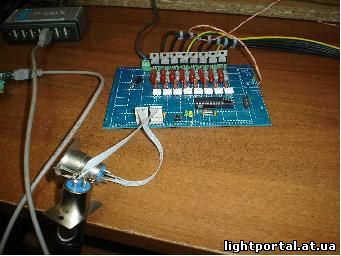

Диммер DMX.

Схема с сайта pcdimmer.de



Не работал, пока не прошил фьюзы с их форума. Fuses LO 0xED Fuses HI 0x9F
И так как не нашел оптрона CNY65, заменил его на PC814A. Резистор 200кОм 2Вт, конденсатор убрал.

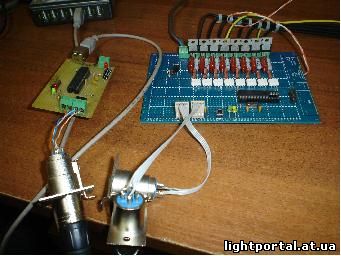

Интерфейс uDMX и диммер собраны на монтажных платах.












Так как изначально хотел получить ЦМУ и бегущие огни, то начал искать программу.
С помощью Q Light Controller бегущие я сделал, а вот как сделать ЦМУ, что то я так и не понял, ни в Q Light Controller, ни в FreeStyler, хотя обработка звука там есть.
После пыток гугл сдался и выдал ссылку на http://radiokot.ru/circuit/light/run/35/, где я узнал о ColorMusic_1_0 и Pure Basic. Так как опыт в программировании есть, решил попробовать добавить поддержку uDMX. Когда все заработало, добавил пару эффектов бегущих огней и начал искать автора ColorMusic_1_0, и обнаружил что проект имеет развитие, и текущая версия программы 2.14 и бегущие огни там уже есть. Перебросил управление по DMX в 2.14. Управление лампами в режиме ЦМУ использует 255 градаций яркости, в режиме СДУ включено - выключено. Сейчас выводится в первые 8 каналов DMX, пока никаких настроек нет. В планах сделать настройку DMX каналов и интерфейса и добавить в режим СДУ возможность тоже использовать уровень яркости, для получения более зрелищных эффектов.


С уважением, Артур Николаев.
