Как перестать беспокоиться за гирлянды и начать праздновать Новый год (cерпантин 2017)

Обычно год заканчивается одним и тем же сценарием:

  • установка новогодней ёлки
  • разыскивание прошлогодних гирлянд
  • удостоверение в том, что они почему то за год перестали работать
  • безуспешный поход в магазин за новыми, потому что их успели раскупить
  • лихорадка по их срочному восстановлению

Знакомая ситуация? Тогда вы пришли по адресу!

Вообщем то ничего хитрого в ремонте гирлянд нет. Нужно только немного свободного времени, терпения, минимальной радиолюбительской оснастки и главное, нужной информации.

У автомобилистов есть две причины, почему не заводится двигатель - отсутствие искры или отсутствие бензина. При ремонте гирлянд тоже могут быть две причины - наличие обрывов или перегоревших лампочек (светодиодов) или сгоревший контроллер. Иногда может случится и то, и другой. Это самый плачевный случай, но и в такой ситуации можно найти выход - украсить не ёлку, а стол, и не гирляндами, а свечами. А если свечей тоже нет, соорудить светильники из масла и фитилька. Если и этого не нашлось, тогда можно организовать поход на площадь, где обычно устанавливают ёлку, чтобы полюбоваться ею и поднять своё настроение. Вариантов много, и поэтому сгоревшая гирлянда не стоит расстройства на целый год. Ну а если у вас случай ремонто - пригодный, тогда вперёд!

Первое, что нужно сделать - открыть коробочку с контроллером и внимательно изучить её содержимое на отсутствие обрывов проводов от платы и сгоревших дорожек. Обрывы проводов - одна из самых распространённых причин поломки гирлянды. Но это и самый лёгкий ремонт. Разобрался что куда, подпаял - и вот всё уже работает. Если не разобрался - тоже неплохо, короткое замыкание, искры, автомат, нет света... Романтика! Поэтому в разрыв сетевого провода нужно перед первым включением поставить обычную лампочку на 220 вольт. Если при включении лампочка засветилась, есть замыкание, нужно разбираться и устранять. Если нет - удаляем лампочку, восстанавливаем соединение, и снова включаем. Наличие короткого замыкания также можно определить с помощью мультиметра или тестера. Если на плате видны следы замыкания, есть отгоревшие дорожки, и ни одна из гирлянд (а их обычно от двух до четырех) не подаёт признаков жизни, то скорее всего контроллеру в виде капли наступил конец. Если есть возможность, то можно поменять контроллер. Если такой возможности нет, можно попробовать простое включение гирлянд. Чтобы при включении гирлянд без контроллера продлить им жизнь, лучше соединить их последовательно. Из четырёх гирлянд получится две. Также можно подключить гирлянды последовательно с диодом, что придаст им небольшое мерцание на частоте 25 Гц и уменьшит их яркость. Ну а если всё же хочется чтобы гирлянды весело мерцали? Тогда нужно вспомнить старый дедовский способ - добавить стартер от лампы дневного света! Можно конечно и одним обойтись для всех гирлянд, но лучше для каждой гирлянды свой стартер поставить, тем самым разнообразив визуальные эффекты. Чтобы гирлянды работали асинхронно, желательно на каждый стартер добавить параллельно конденсатор на напряжение не менее 250 вольт и ёмкость от долей до нескольких микрофарад.

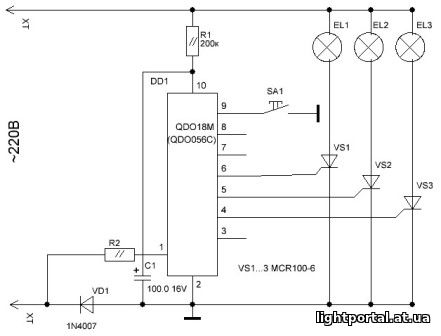

Следующий вариант поломки - один или несколько каналов на работают - вообще не загораются или горят постоянно. Если не загораются, то нужно искать обрыв в гирлянде или тиристоре. Также может оказаться проблема в контроллере - частичный выход из строя. Если горит постоянно - скорее всего пробит тиристор, но и контроллер тоже может быть испорчен. В таком случае можно оставить светится гирлянду как фон. Для начала приведём схему стандартного китайского контроллера:





Здесь лежит даташит на эту микруху.
Как видите, ничего сложного нет. Обычно после праздников у всех остаётся куча всяких неработающих гирлянд.
Достаточно дать клич, собрать их и в следующем году иметь хороший запас частей для ремонта.



Особый интерес представляет переделка выходов, чтобы иметь возможность подключать более мощную нагрузку.

Вот несколько схемных решений, найденных на просторах интернета:

В этой схеме применён бестрансформаторный БП на 15 вольт для питания ключевых транзисторов.
Симисторы при больших мощностях нужно устанавливать на радиаторы.

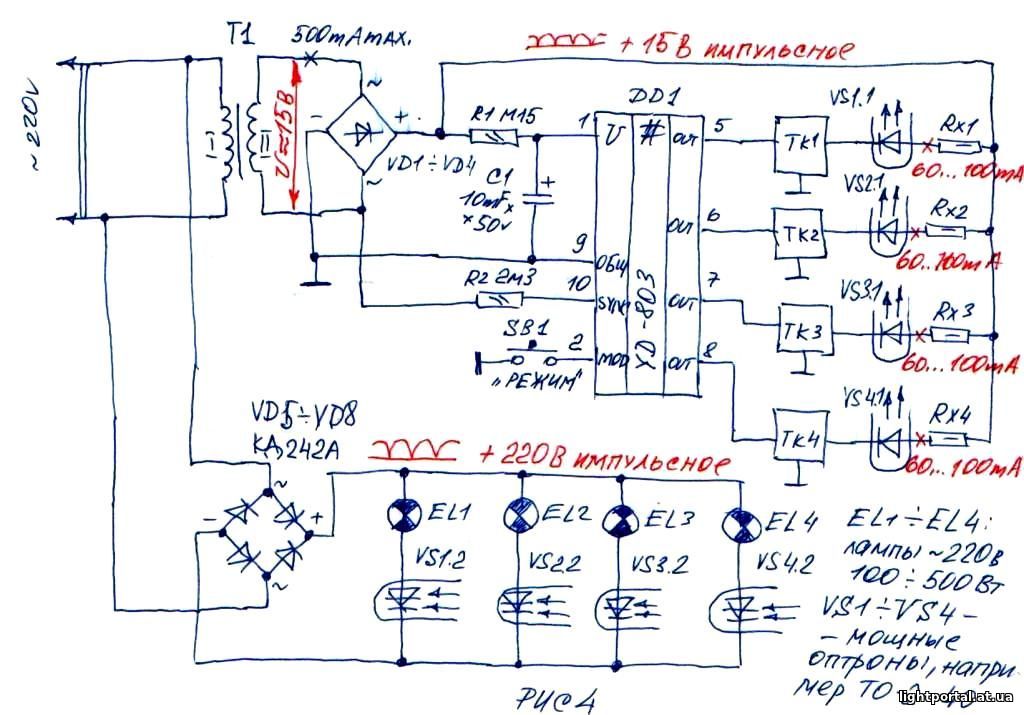

В этой схеме используется трансформаторный БП и мощные оптроны.

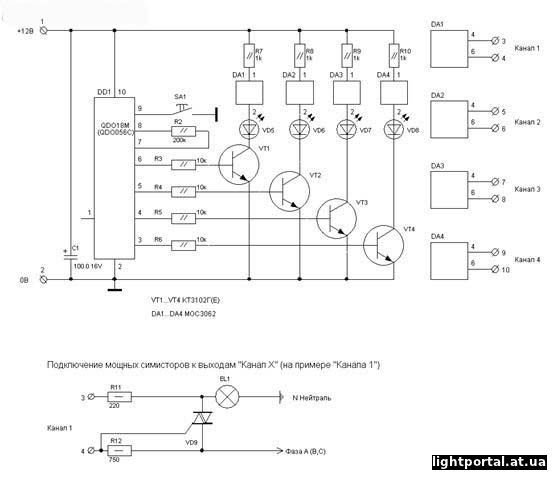

Ещё один вариант включения. Не забывайте про цепь синхронизации, без неё контроллер работать не будет!

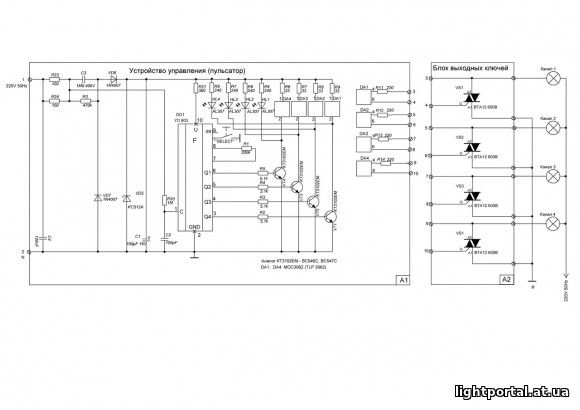

Это более совершенный вариант предыдущей схемы. Учтены недостатки.
При повторении схемы выяснилось, что при использовании менее мощных симисторов, чем BTA41 600B,
например, BTA12 600B или BTA16 600B (они дешевле в 3 и соответственно 2 раза)  иногда возникают проблемы с их надежным открытием.
Скорее всего, это связано со скоростью нарастания тока в цепи А1 - А2, которая у них значительно меньше
и они не успевают надежно включиться за время протекания тока в оптопаре.
Пробуем поднять ток управления светодиодом в оптопаре.
Это помогает не всегда, поскольку оно лишь увеличивает мощность воздействия светодиода в оптопаре на оптосимистор,
а не время воздействия на него (поэтому, если есть возможность, лучше оставить в схеме симисторы BTA41-600B,
которые из-за их скоростных характеристик открываются надежнее) .
Схему можно упростить, убрав резисторы в цепи базы ключей на КТ3102, заменив их на полевые ключи 2N2000 (наш аналог КП501).
Можно также убрать резисторы, включенные параллельно управляющей цепи симисторов.
Такие "дошлифовки" оказались весьма полезными для надежного открывания менее мощных симисторов.

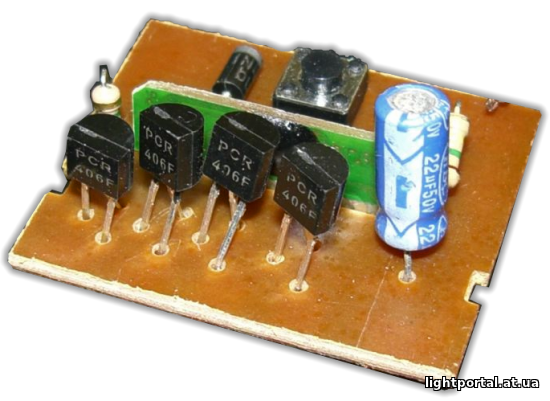

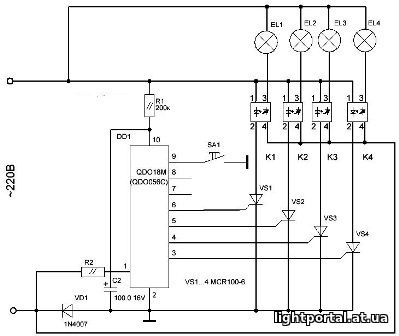

Гораздо проще обойтись без переделки платы контроллера. Все, что придется сделать, это изготовить четыре мощных выходных ключа с оптронными развязками и присоединить их вместо маломощных гирлянд. Собственно, схема типовая, работает безотказно, никаких подводных камней в себе не содержит. Как только засвечивается светодиод оптрона MOC3021, открывается маломощный оптронный тиристор и через выводы 4, 6 и резистор R1 соединяются управляющий электрод и анод симистора BTA16-600. Симистор открывается и включает нагрузку, в данном случае гирлянду. Оптрон следует применить без встроенной схемы CrossZero (детектор перехода сетевого напряжения через ноль), например, MOC3020, MOC3021, MOC3022, MOC3023. Если оптрон имеет узел CrossZero, то схема РАБОТАТЬ НЕ БУДЕТ! Об этом забывать не следует. Симистор BTA16-600 обладает следующими параметрами: прямой ток 16А, обратное напряжение 600В. При токе 5А и напряжении 220В мощность нагрузки уже целый киловатт. Правда, потребуется установить симистор на радиатор. Металлическая подложка изолирована от кристалла, о чем говорит буква А в маркировке симистора. Это дает возможность устанавливать симисторы на радиатор без слюдяных прокладок и изоляторов для винта. Если мощность нагрузки не более 400Вт, то можно обойтись и без радиатора. Все четыре силовых ключа, лучше всего, собрать на общей печатной плате. Резистор R лучше собрать из двух резисторов мощностью по 2Вт, что позволит избежать их чрезмерного нагрева. В целом все понятно и просто. От контроллера отпаиваются гирлянды, а вместо них запаиваются входные цепи силовых ключей. При этом не требуется никакого вмешательства в печатный монтаж контроллера. Также придется несколько умощнить сетевой шнур с вилкой, поскольку оригинальный имеет очень маленькое сечение.

А эта схема взята из журнала "Радио", №11/2009. Её можно использовать для управления светодиодными лентами.
Синхронизация выполнена на легендарной микросхеме NE555, поэтому её можно запитать от аккумулятора.

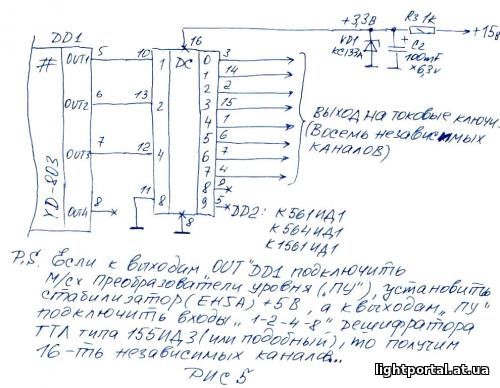

Ещё одна модернизация - увеличение каналов до восьми или шестнадцати!

Здесь можно добавить ещё один дешифратор 561 серии и инвертор на транзисторе, тогда не нужны преобразователи уровня и 155 логика.
Рисовать схему не буду, кто в теме, поймёт о чем речь.

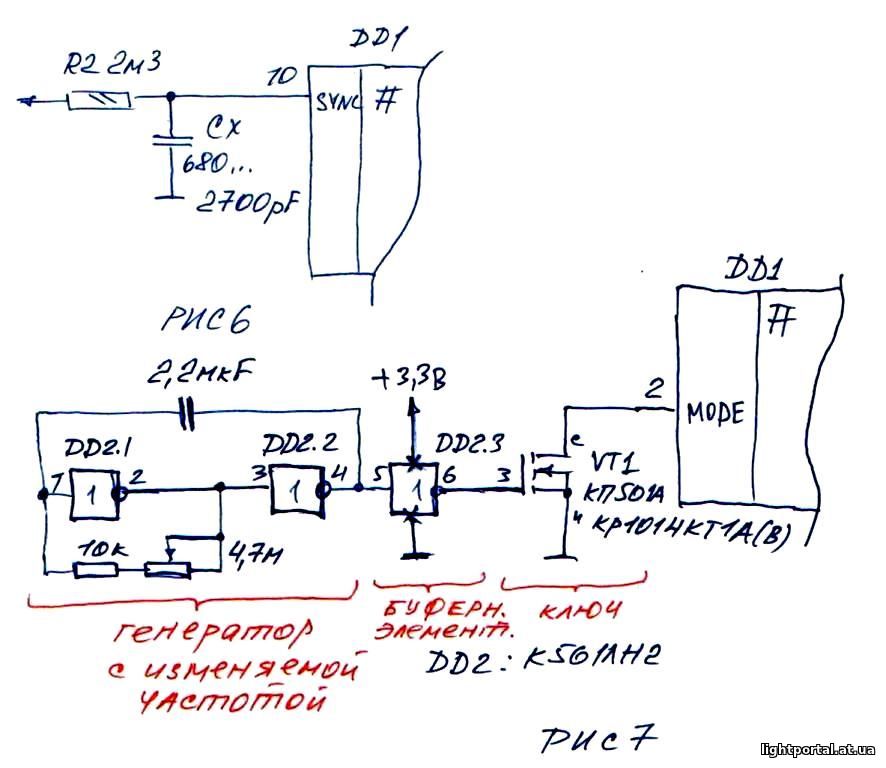

И ещё одно очень нужное на мой взгляд, улучшение - регулировка скорости!

Кстати, если для синхронизации контроллера взять сигнал с двухполупериодного выпрямителя, скорость работы увеличится вдвое! Посмотреть на реализацию можно здесь.



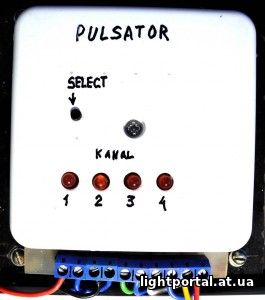

Ну а если вы решитесь заменить сгоревший контроллер на сделанный своими руками,

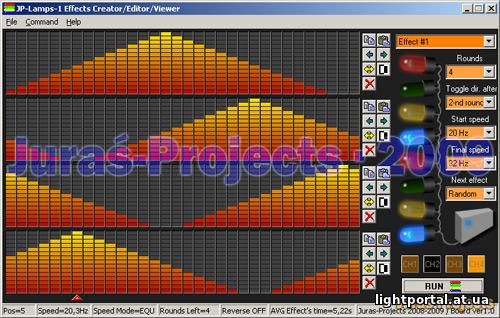

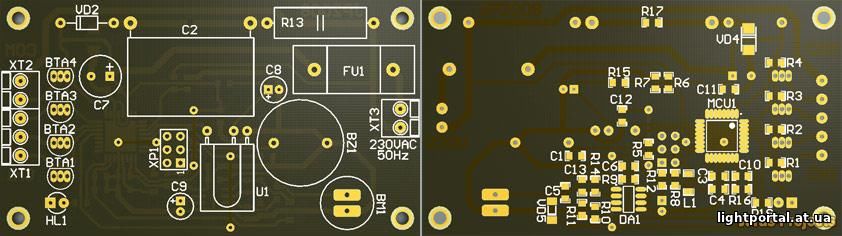

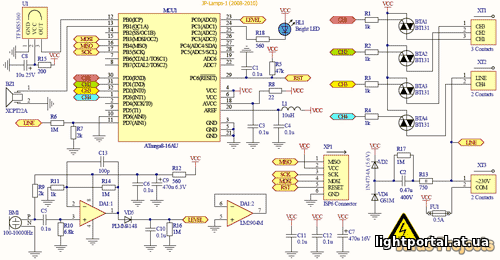

обратите внимание на JP-Lamps-1 - 4-х канальный переключатель ёлочных гирлянд на симисторах. Чем же новый блок будет отличаться? Во-первых, эффекты теперь можно будет придумать самостоятельно и их будет теперь 80. Во-вторых, управлять режимами работы можно будет с пульта дистанционного управления, т.е. к ёлке не надо подходить. В третьих, у гирлянды будет микрофон и можно будет заставить гирлянду реагировать на общую зашумленность в помещении, управляя таким образом либо скоростью переключения, либо максимальной яркостью. Вот для отключения функций влияния шума в принципе и нужно управление, а так обычно никто на гирляндах кнопки не нажимает. Для создания эффектов и их предварительного просмотра предназначена специальная программа для PC. Программа позволяет создавать эффекты, сохранять их в файл и загружать их из файла, а также генерировать прошивку для контроллера ATmega8 в соответствии с эффектами.



А у вас есть чем поделиться на тему гирлянд?

Хороших вам праздников и соблюдайте технику безопасности!
