Союз и Аврора в одной упряжке
Если есть желание подключать одно цветомузыкальное выходное оптическое устройство к нескольким конструкциям многоканальных цветомузык и световых эффектов, можно воспользоваться микросхемами bus driver или bus tranciever со специфической особенностью: наличием третьего, "Z" состояния выходов, что практически равнозначно физическому отключению выходных выводов микросхемы. Прелесть в том, что выходы нескольких таких микросхем можно непосредственно соединять друг с другом, при условии, что выход будет разрешён (то есть, "Z" режим снят) только у одного из этих чипов.

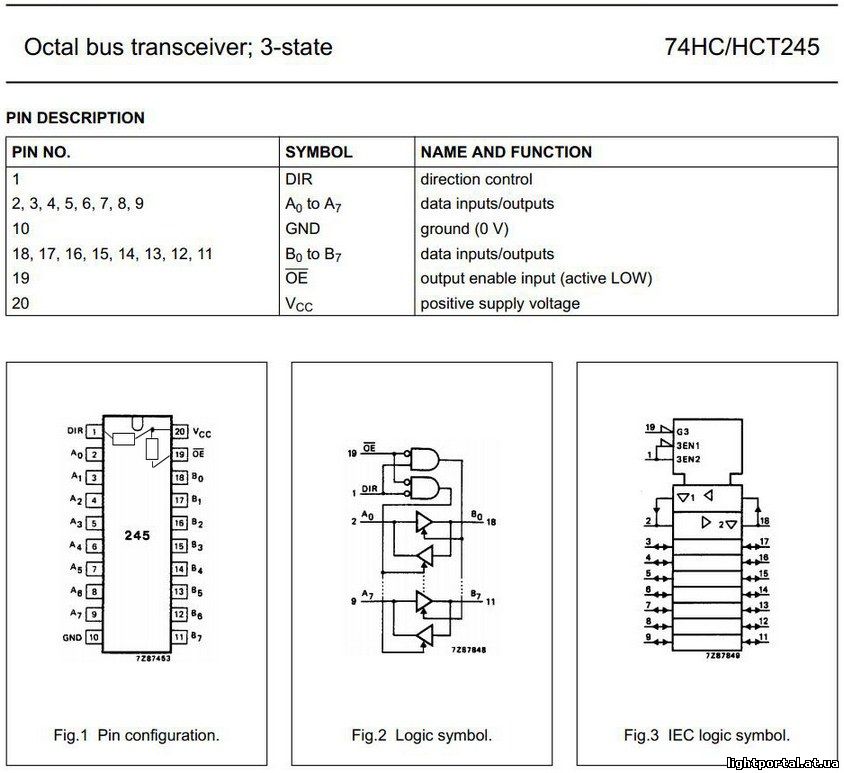

Для подключения нескольких цифровых цветомузыкальных устройств к одним и тем же светильникам удобно использовать чип 74HC541, которым можно комутировать до 8 каналов. Если нужно больше, просто берём таких несколько. Также подходит микросхема 74HC245. Схему соединений рисовать нет смысла, всё просто: на входы микросхем подключаем выходы цветомузыки (непосредственно с выходов микроконтроллера), выходы комутирующих чипов соединяем вместе, подключаем питание, и подключаем к "земле" ножку разрешения выходов того чипа, что подключен к желаемому на тот момент ЦМУ.
Конструктивно это конечно можно выполнить по разному. Самое простое, компактное, но не очень красивое решение: несколько микросхем ставим в кучку одну на другую, спаиваем вместе их ножки питания  ножки выходов, отгибаем на 90 градусов ножки входов и ножки управления. Всё, готово. Можно подпаивать непосредственно или через штекеры выходы ЦМУ и соответственно к выходам или светодиоды через ограничительные резисторы напрямую, или ULN2803. Или и то и другое. По поводу управления переключением, тут что кому удобнее. Просто переключающий тумблер, кнопкой управляемый триггер с нужным числом состояний, использование Вашей любимой схемы дешифратора пульта ДУ, и.т.д. Присылайте свои варианты, будет интересно. Я лично собрал и успешно опробовал такое решение для переключения нам хорошо известных конструкций СОЮЗ-1 и АВРОРА-1. Конструктивно переключатель модульный, разборный и наращиваемый.

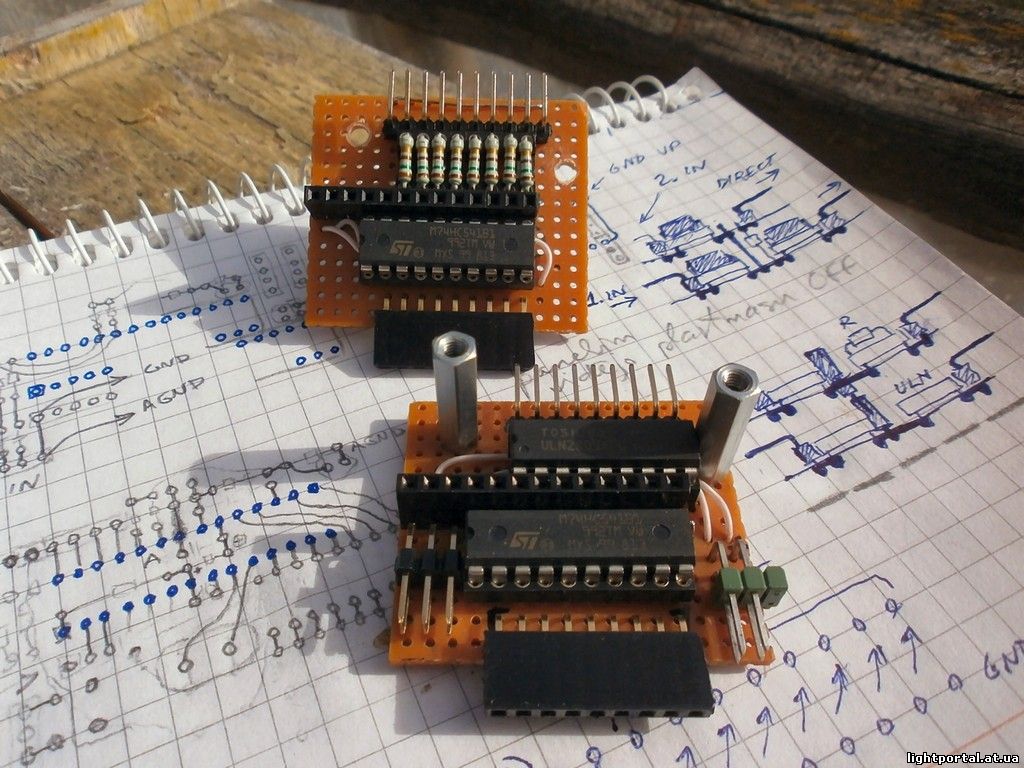

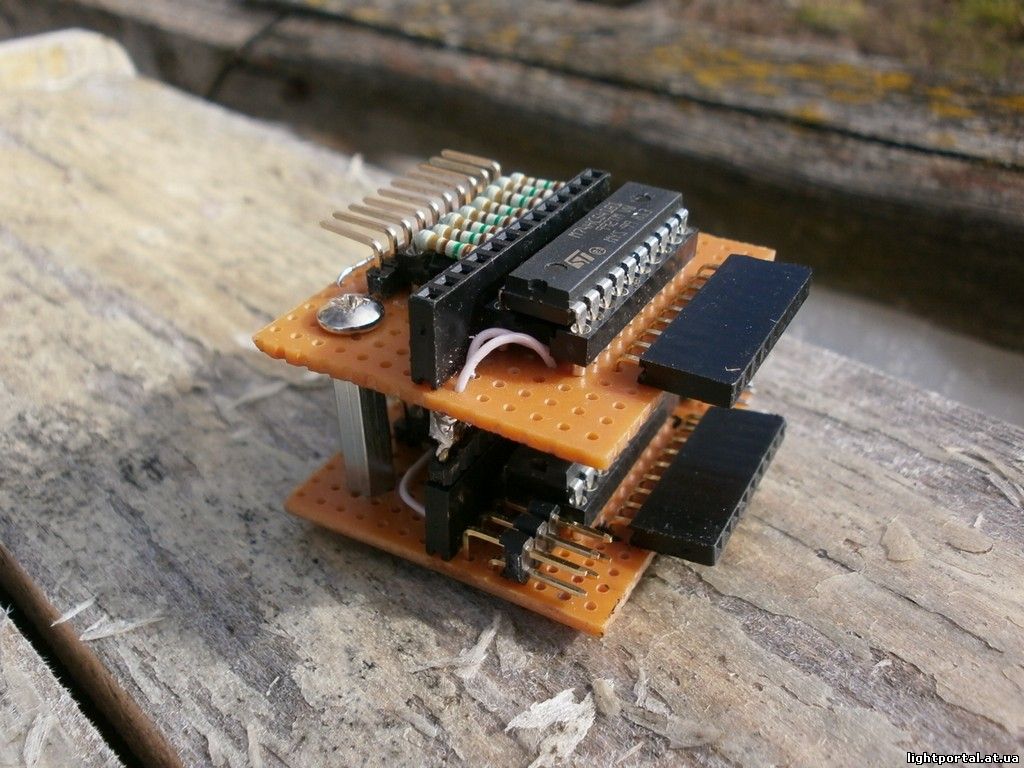

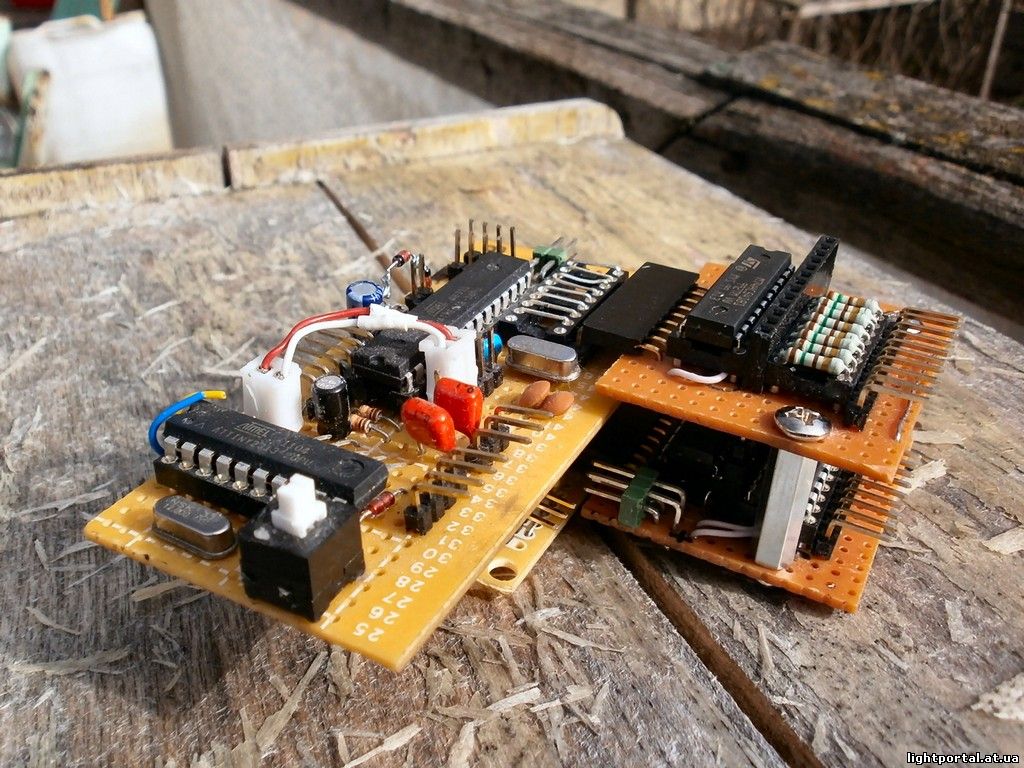

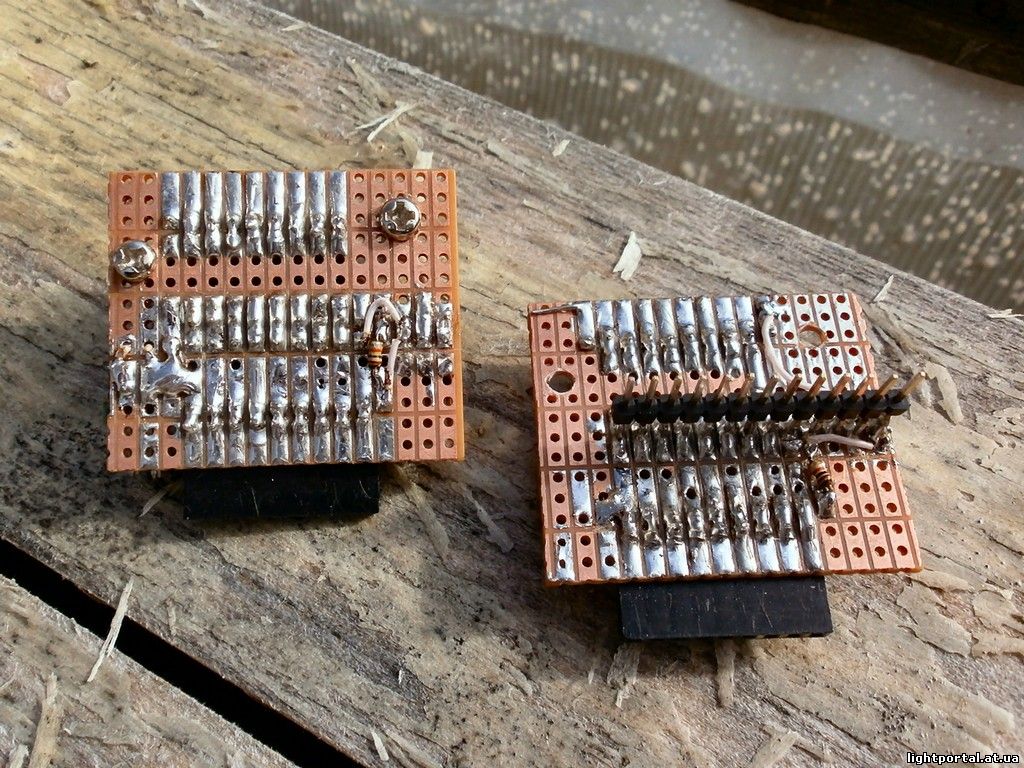

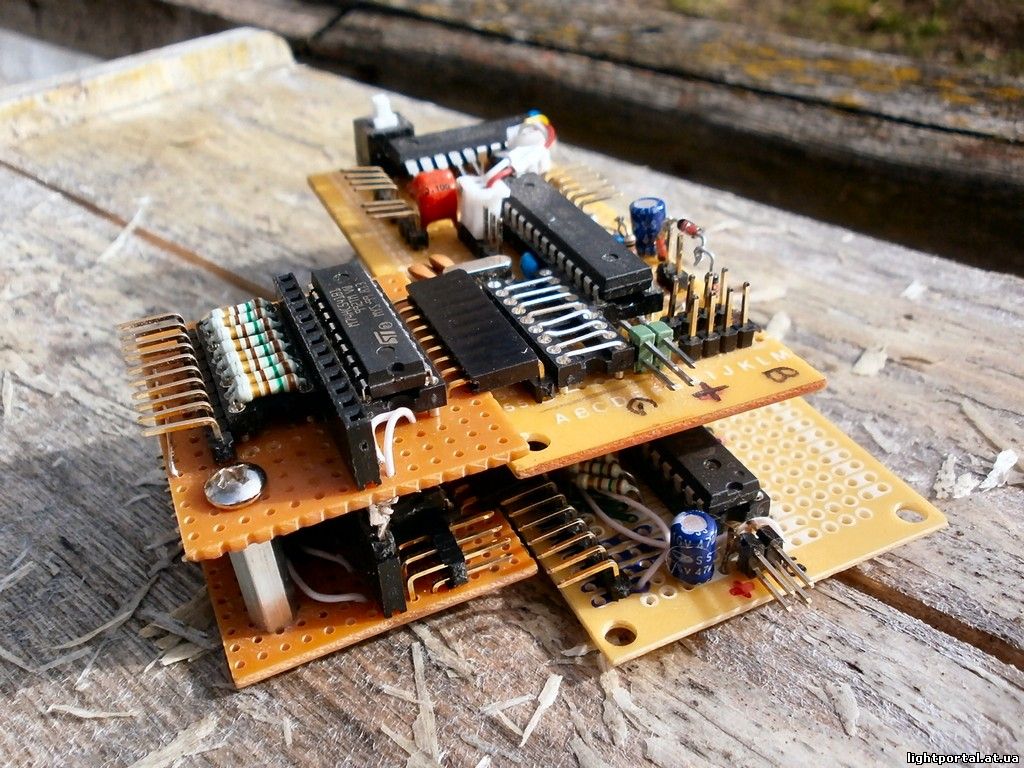

На верхних рисунках дорисованы необходимые ресисторы (около 10кОм) подтяжки управляющих выводов микросхем. На остальных картинках - мой вариант конструкции, в разобранном, собранном виде, а также с подключенными "СОЮЗ-1" и "АВРОРА-1". На "первом этаже" - первая коммутирующая микросхема и общий выход через сборку транзисторных ключей ULN2803. По середине платы разъём для соединения с верхними этажами". В нём 8 линий общего выхода, земля, питание +5V, а также контакт управления для второго этажа. Их всего пока два, но второй уровень также содержит разъём для третьего. Для механической прочности добавлены 2 стойки. Последующие этажи могут содержать только очередную переключающую микросхему, но я ещё добавил прямой выход к светодиодам через резисторы, которые можно удобно подбирать и менять на установленной панельке.



На последнем фото - окончательная приёмная комиссия даёт "добро" устройству...  :)
С уважением, Juris.

Категория: Комбинированные | Добавил: defaultNick (28.03.2012) | Автор: Radan
Просмотров: 3114 | Комментарии: 2
Всего комментариев: 2
1
что то как то не очень. по крайней мере мое мнение что это излишество. логику можно взять и что нито из нашей 2И элементы, или что то из хххххТх-микросхем. можно просто на транзисторах (как бы я и поступил, ну у меня просто о-о-очень большая куча транзисторов)

2
Цветомузыки как таковые тоже излишество smile А если серъёзно, я могу согласится, что моё конструктивное исполнение на модульных платках это слишком, но мне так нравитса. А по простому, если спаивать на прямую вместе, эти чипи хороши тем, что никакой обвязки (один резистор), минимум пайки, управление на одну ножку. Раньше такое делал, объединяя частотомер и DDS генератор на один 2х16 LCD индикатор. В случае с цветомузыками, если нужно, тут же по ходу можно реализовать инверсию, используя 74HC540 вместо 541.
