Прокачай свой монитор. Собери интерактивную фоновую подсветку (paintpack своими руками).

Оглавление:

  • Вступление
  • История создания
  • Особенности проекта
  • Схема и сборка

Универсальная динамическая подсветка с компьютерным управлением Twinkling Plug .

Российская разработка от создателей команды популярного устройства IgorPlug2 ( ИК приемник для ПК ).

Устройство называется Twinkling Plug входит в серию разработок GraniCubicle (автор любит Кубики и модульность конструкций ).


Мы посвятили много сил и времени работая над  данной конструкцией.
Хотим поделиться получившимся  устройством с  читателями и сообществом радиолюбителями. Будем очень рады если устройство вам понравится и вы найдете его интересным , а также полезным для себя.

Назначение

Устройство предназначено для создания 2-х канальной фоновой подсветки монитора (телевизора в режиме монитора) с возможностью управления компьютером с пульта ДУ.

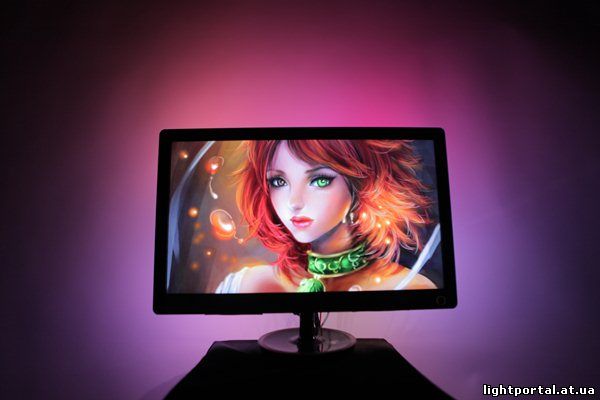

Система освещает светодиодами стену позади монитора в такт цвета картинки на мониторе. В зависимости от режима работы и настроек достигается различный эффект.

Например более комфортный просмотр в вечернее время с приглушенным светом.
Либо эффект расширения картинки и  более глубокое вовлечение в происходящее на экране.
Согласитесь например впечатления от взрыва в боевике вырвавшегося с экрана и осветившие комнату не могут остаться равнодушным никого ?
Или синее море и солнце по настоящему осветившее вашу комнату с экрана!

Вы можете придумать свое применение устройства : например оригинально подсветить аквариум , рабочее пространство , либо сделать моддинг системного блока ПК.  Не забудьте поделится идеей с нами :)

Устройство представляет из себя RGB контроллер светодиодной ленты + программа управления на ПК .

Светодиодная лента прикрепляется по периметру на заднюю стенку монитора.
На компьютере устанавливается управляющая программа .

Программа сканирует изображение на экране, считает средний цвет зоны и зажигает светодиоды.


Видео пример в работе:


История создания

Корнями разработка уходит в 2009 год , тогда для друга студента и его курсовой была создана черно белая схема и цветная. Простая программа управления.

На этапах создания было опробовано около:

  • 50 схем (на контроллерах Atmega 8,48,16 и других).
  • 500 прошивок,
  • несколько тысяч перепрошивок контроллеров.
  • 500 сборок программы управления Ambibox ( ранее ServerIR ).

Прошивка написана на Assembler , что позволило выжать максимум из микроконтроллера. В 2011 году проект получил название Twinkling Plug . В переводе мигающий. Также были сделаны наработки схем для работы от ТВ сигнала для просмотра теле эфира. Это направление пока заморожено.

Особенности проекта:

  • DMX совместимая система.
  • Модульность.
  • Возможность получить желаемый набор функций из разработанных блоков. Например есть блок управления реле для управления нагрузкой. Сменой прошивки вы можете превратить устройство в USB программатор контроллеров Atmel.
  • Доступность схем и прошивки.
  • Доступность программного обеспечения.
  • Работа в ОС WinXP/Vista/7 Seven 32-64bit

В сети существуют аналогичные нашему проекты, как отечественные так и зарубежные. Чем отличаемся мы ?

Кроме продвинутой гибкой по возможностям аппаратной платформы .
Например у других подобных проектов очень слабый софт.
Который работает медленно , либо нагружает ПК либо слабая совместимость захвата из различных источников.

Мы поработали над софтом чтобы сделать его максимально функциональным и работоспособным.
У аналогов  не предоставлено  возможности играть  в новые игры (dx10-11),  игровая  поддержка и старых игр  хромает. Нам удалось это решить.

Аппаратные характеристики проекта Twinkling Plug:

  • 2RGB-20RGB каналов
  • Диагональ экрана: мониторы от 15 дюймов до ТВ 50 дюймов . И даже проекторы 2х3 метра!
  • Бинарная модуляция (10 бит 200гц) либо ШИМ модуляция.
  • Возможность управления SPI лентой\пикселами ( в разработке ).
  • ИК приемник. Автономное управление подсветкой. Управление ПК с пульта д\у в дополнение к мыши и клавиатуре.
  • Управление реле (нагрузкой).
  • USB порт для подключения к компьютеру.
  • Стандартное HID устройство ввода (драйвера устанавливаются автоматически).
  • Bluetooth связь с  ПК ( в разработке ).
  • Питание 5 вольт для схемы
  • Питание светодиодной ленты 12в.

Софт

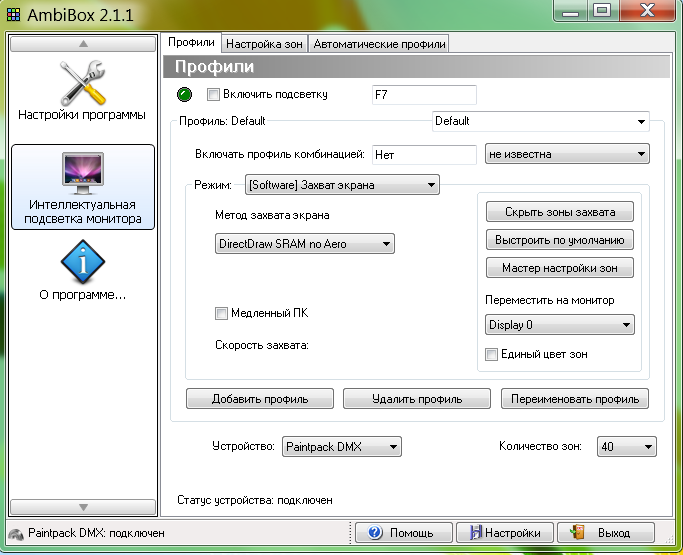

Программа управления подсветкой Ambibox.

  • Широкие возможности по настройке .
  • Выбор различных методов сканирования экрана.
  • Различные режимы работы подсветки: интерактивный, статический , переливающийся , цветомузыка.
  • Для геймеров: игровой режим , подарили программисты PlayClaw.
  • playclaw2.png
  • mediapoint2.png


Сборка устройства

Для самостоятельной сборки рекомендуем наиболее удобный и простой вариант исполнения. Детали легкодоступны и даже программатор не потребуется!

В конце статьи прикреплен архив со всем необходимым для сборки.


Модель: 2RGB зоны + ИК приемник.

В устройстве применяется микроконтроллер Atmel AT90USB162.

  • Встроенный аппаратный USB порт.
  • Прошивка через USB без программатора.

Прошивка контроллера

Для этого вам потребуется программа Flip (FLexible In-system Programmer), скачать ее можно с официального сайта.

Также для сборки понадобятся: транзисторы  BC547\BC557, детали обвязки, RGB Светодиодная лента 1 метр.

Питание светодиодной ленты возможно как от внешнего БП 12 вольт, либо от системного блока ПК .

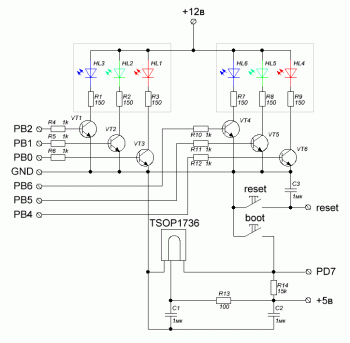

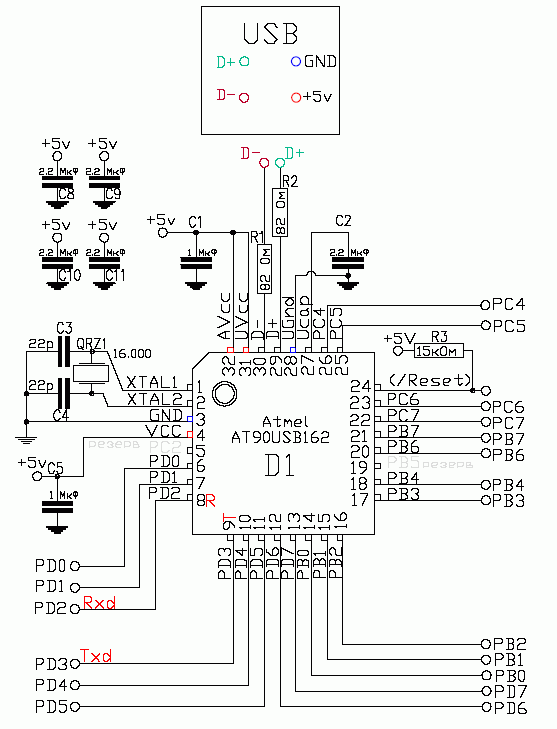

Принципиальная схема устройства:

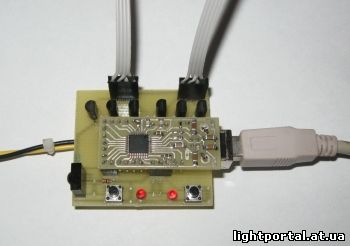

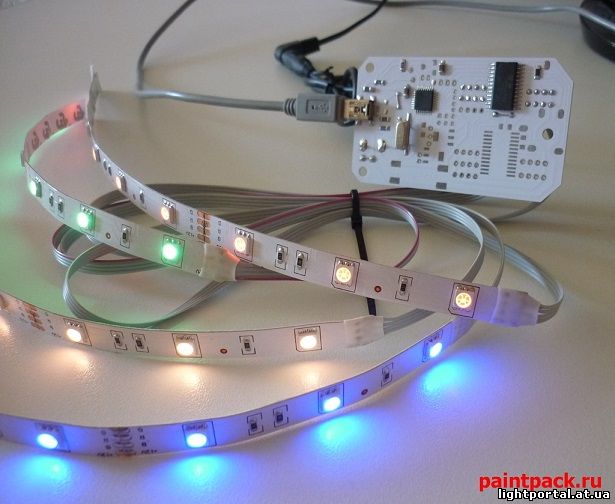

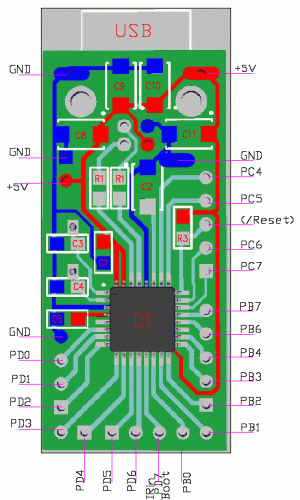

Внешний вид собранной платы

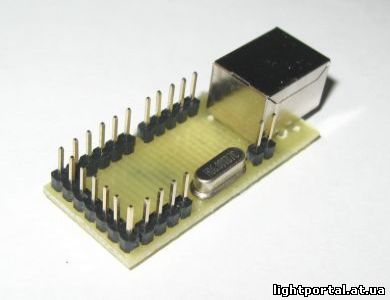

Плата двух этажная: контроллер с обвязкой + силовая часть .

Преимущества компоновки платы : вы можете в дальнейшем заменить силовую часть на другую под новые потребности .

После прошивки  микроконтроллера, обнаружится новое HID  устройство ввода. Драйвера установятся автоматически.

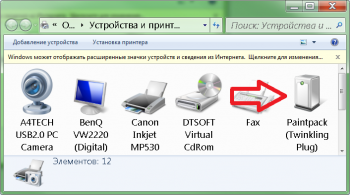

В диспетчере устройств будет  устройство Paintpack (Twinkling Plug) .

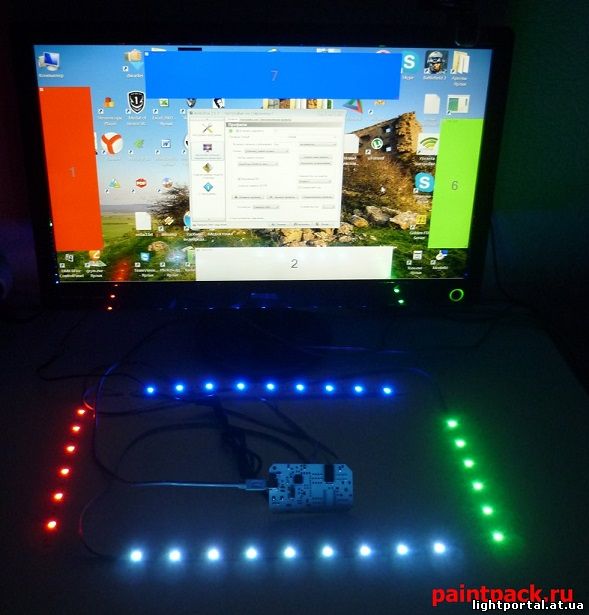

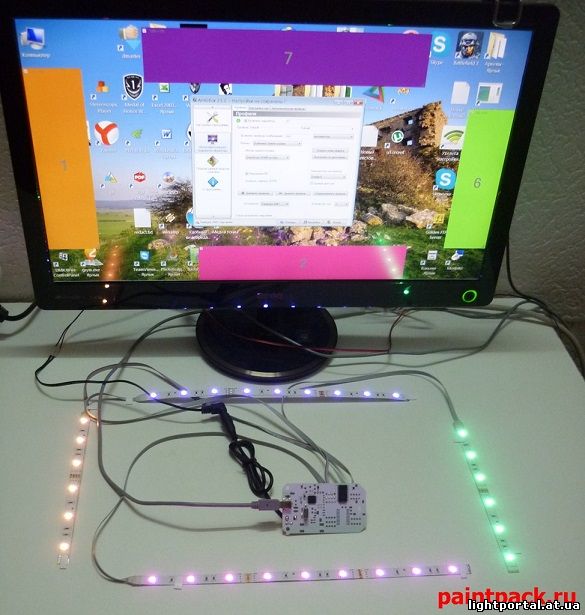

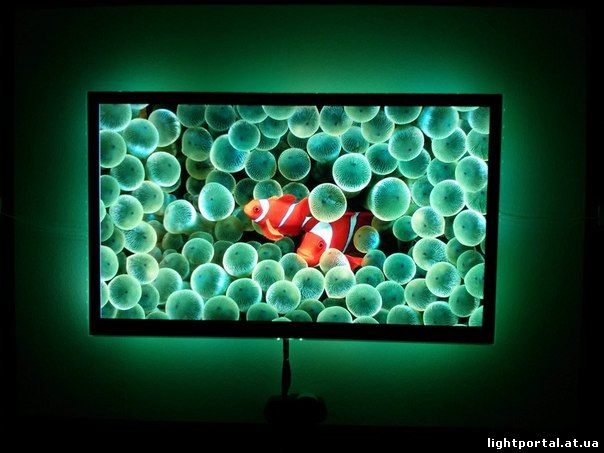

Так выглядит установленное устройство  и светодиодная лента на мониторе.

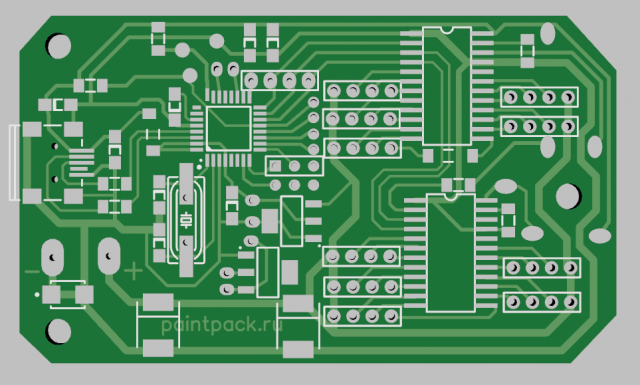

Другие варианты исполнения:

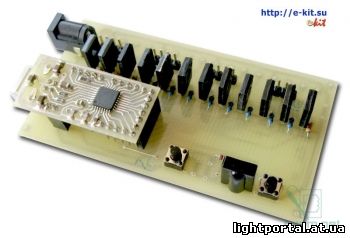

4 RGB зоны на транзисторах KT972

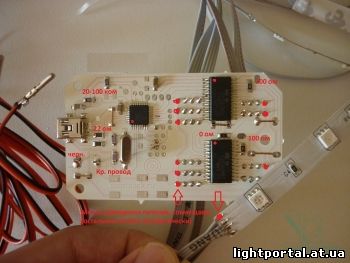

Варианты  4-10 RGB зон с  использованием LED драйверов  STP16CP05M, MBI5026GD, DM 631/633.

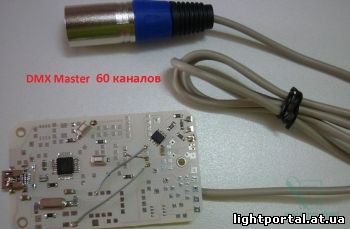

DMX Master контроллер 60-120 выходных каналов


Ссылки на видео что еще умеет  устройство :

Управляет электроприборами с помощью реле



Автономный режим + пульт д\у



RGB DMX Projector



Работа Twinkling Plug с DMX Studio 64



Над проектом принимают участие:

  • QuickWitted ( Граница Константин ) ,
  • DemMax2004 ,
  • Ringo,
  • Cat DA-Labs,
  • John,
  • Slava Mediapoint,
  • Edward Kozadaev

Если вы повторили устройство или сделали его лучше, присылайте фотографии и варианты печатных плат нам .

Проект развивается. На данный момент нужна помощь программиста под Linux \ MacOSX .

Если вы желаете помочь проекту или не можете собрать устройство самостоятельно - вы можете заказать собранный набор.

Напишите нам на почту info@paintpack.ru или john@msevm.com

Материал предоставлен исключительно для личного не коммерческого использования.

Категория: Lightpack, paintpack | Добавил: defaultNick (09.07.2013) | Автор: Radan
Просмотров: 13572 | Комментарии: 17
Всего комментариев: 17
17
а прошивка для 2K и 4K одна или разные?

13
вопрос таков, у версии там где драйвера и 10 ргб зон, прошивка таже или? и есть ли печатка\схема? и как насчёт варика по блюпупу (по юарту) через hc-05 модуль цеплятся к компу?

14
Печатка на 10 RGB выложена (будьте внимательнее) и в тексте и снизу статьи прикреплена. Прошивки тут http://www.mindrunway.ru/DMX/DMXLine.rar
hc-05 закупили , но к устрйоство по UART так и не приделали. Я этого тоже очень хотел , но программер заупрямился. С вашей помощью можно оживть эту тему.

15
уже нашёл, через пару дней буду собирать устройство, и по возможности буду цеплять к блюпупу, нс-05 есть, продвиги отпишу

16
Под блютуз на UART порт микроконтроллера вам другая прошивка скорее всего пригодится , пишите мне в скайп RINDIG1 скину!

9
Нужно всего 4х3 = 12 ключей, наверное можно использовать и ULN2003, там в каждом по 7 ключей.

10
можно и на них , но у них SMD корпус другой (не удобный , мелкий). В использовании двух микросхем есть идея: мы получаем возможность больше светоленты повесить !

8
Друзья нужна помощь сообщества !
Хотим чтобы было больше доступных вариантов исполнения.
Надо развести не сложную плату для 4 RGB канала (зоны).

Печатка будет добавлена в статью.

Задача: отредактировать текущую разводку , применяя микросхему транзисторная сборка ULN2803 SO18-300 в SMD корпусе.
Использовать будем 2 штуки.
Это позволит сделать плату более красивой и удобной , вместо кучки отдельных транзисторов.

Схема прилагается в PDF файле.

Развести можно как на одну плату , так и на две .
Т.е. первый модульный вариант , нужно развести только силовую часть.
Второй вариант все на одной плате , отредактировать заготовку .
Архив со всем необходимым. https://dl.dropboxusercontent.com/u/767 ... t_4RGB.rar

11
Ссылка не полная, исправьте.

12
Извиняюсь , вот правильная
https://dl.dropboxusercontent.com/u/76795238/ambilight_4RGB.rar

7
Материал предоставлен исключительно для личного не коммерческого использования

Вы себе льстите ! Какое тут Коммерческое ...

6
Вот доказательство какие еще функции умеет разработка:

управляет электроприборами с помощью реле
http://youtu.be/3vJL0dz3jhU

автономный режим + пульт д\у
http://youtu.be/S5XiwC05sbY

RGB DMX Projector
http://youtu.be/4p1iUExrRJE

Работа Twinkling Plug с DMX Studio 64
http://youtu.be/z6vrlNkYlVQ

Этого мало ?

5
DMX входы\выходы это пины PD2, PD3.
Чисто под DMX мастер задачи, у нас приготовлена своя отдельная даже разводка платы.
Если интересно и их выложим. Но это материал скорее для новой статьи...

2
Оно может быть 4 зоны (4 RGB диода, или куски RGB ленты) без LED дешифраторов/драйверов, или гораздо большее количество зон с применением таковых.

3
Откуда? Посмотрите на схему: на плате В5 в резерве, а на схеме повторителей это зеленый канал. И куда подключать остальные две матрицы? И что это за амбилайт с 2 или 4 RGB-матрицами? Курам на смех...
Написано, что RGB-лента "в разработке", т.е. ее не было и нет!
В тексте указан еще и DMX, но где он?
Фотографии совсем от другого устройства.
50 схем, 500 прошивок... Просто первоапрельская шутка.

4
В течении пары дней добавлю в статью больше разводок и схем , хотя они и сейчас разбросаны по интернету. Но раз не ВИДНО , сделаю чтобы ВИДНО было тут.

НЕ надо говорить за всех , сколько должно быть RGB на их мониторе\ТВ! Многие пользователи не видят смысла больше 2-4RGB зон на мониторе. В нашей системе их может быть как 2, так и 30 зон!

DMX программы впринципе любые совместимые с Velleman k8062 интерфейсом. Вот небольшой их перечень AmbiBox, DMXStudio64, FreeStyler, DMXControl, PCDimmer, MagicQ, MasterPeace, LEDMatrix, LumiDMX, VenueMagic, на самом деле этих программ гораздо больше.

1
Конструкцию уже ругали на http://cxem.net/mc/mc200.php
Столько слов, а на выходе всего две RGB-матрицы.
