FANMOD по-украински.
После прочтения статьи … FANMOD по-русски на сайте http://modding.ru/ собрал пробный вариант световентилятора со стробоскопическим эффектом за один вечер. Остался доволен получившимся результатом, но надоело вращать переменный резистор для смены «картинок». Захотелось собрать устройство с автоматической сменой узоров. Посидел ещё один вечер и на куске картонки соорудил то, что меня наконец-то устроило. В последствии всё это творчество было облагорожено печатной платой, чем я и хочу поделиться.


К исходной схеме были добавлены три широко распространенные микросхемы мелкой логики и ещё несколько деталей, которые стали изменять частоту исходного генератора DD4 случайным образом.

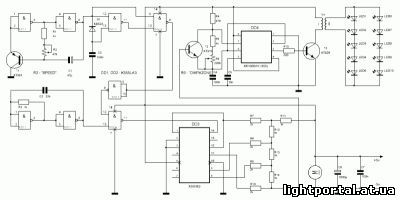

Как же это всё работает? На логических элементах DD1.1, DD1.2 собран низкочастотный генератор. От скорости его переключения зависит время, через которое один эффект сменяется другим, а подстроечным резистором R2 это время можно изменять в ту или другую сторону для достижения необходимого результата. Оставшиеся элементы микросхемы DD1 преобразуют частотную последовательность в короткие импульсы, необходимые для дальнейшей работы схемы. DD2.3 меняет полярность этих импульсов и кратковременно открывает логический элемент DD2.4, который пропускает на вход счётчика DD3 другую последовательность более высокочастотных колебаний генератора, образованного элементами DD2.1, DD2.2. Другими словами, каждый раз, когда первый генератор вырабатывает импульс, пачка импульсов со второго поступает на счетчик. Так как частоты генераторов не зависимы друг от друга, можно считать, что счётчик переключается, например, каждые десять секунд в течении долей секунды случайное количество раз. Выходы счётчика управляют простейшим цифро-аналоговым преобразователем на резисторах R7-R11. Полученное таким образом напряжение изменяется от ноля примерно до четырёх вольт по случайному закону. Далее оно поступает на базу транзистора VT2, который выполняет роль электронного сопротивления. Оставшимся от прежней схемы резистором R6 можно устанавливать желаемый диапазон изменения эффектов. Счётчик имеет 16 положений, столько же будет и картинок, но переходят они одна в другую по случайному закону, имея множество промежуточных вариантов, что ещё больше расширяет визуальные возможности FANMODа. На первый взгляд начинающим моддерам схема покажется ужасно сложной – сколько много микросхем и т.д. Но если вы уже собрали фан-мод, оснастить его электронной регулировкой не так уж и сложно. Личный опыт убеждает в том, что при желании можно достичь порой и невозможного. Мой коллега по работе, не умевший даже паять, после демонстрации собранного девайса загорелся сделать такой же. У него не только получилось, но получилось значительно красивее, так как я использовал обычные дешевые светодиоды, а он сверхяркие белые и голубые. Впрочем, судите сами.


Вначале необходимо собрать узел на микросхеме DD4 и проверить работоспособность устройства в ручном режиме. Затем смонтировать остальные детали и выставить визуально наилучшие режимы работы подстроечными сопротивлениями. Панельки под микросхемы обязательны, т.к. это избавит вас от лишней головной боли при замене микросхем (вдруг подали 12 вольт вместо 5!).
Повторяемость схемы высокая и в наладке не нуждается, т.к. полностью собрана на цифровых микросхемах. Печатная плата крепится уголком к вентилятору.


Светодиоды распаяны между собой своими выводами и приклеены к крыльчатке суперклеем. Затем выводы покрашены черным маркером для придания «товарного» вида. Первичная обмотка намотана на корпусе вентилятора, вторичная на крыльчатке. Количество витков 50 для обеих обмоток, диаметр провода – 0,2-0,3 мм. Если после включения светодиоды не засветились, необходимо изменить полярность включения любой из обмоток. Для тех, кто не захочет останавливаться на достигнутом, есть идея подключить цифро-аналоговый преобразователь к выходам LPT и управлять эффектами с помощью какого-либо светомузыкального плагина.

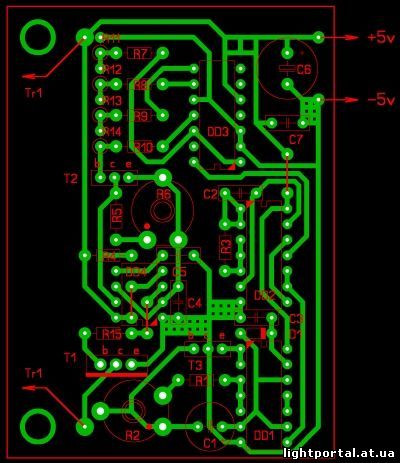

Дополнительные материалы - схема, плата.

Всем удачного мода!
