Adjusty LED – подстраиваемый RGB-светодиод

Вы спросите "Что такое Adjusty LED"? И мы вам ответим - это новый творческий продукт от неиссякаемого в идеях и неуставаемого в реализациях GetChiper.

Ниже приводится урезанный вариант статьи при поддержке и полном согласии вышеуказанных персон :)



Допустим, в Вашей цветомузыке стоят цветные светильники (красный – низы, зеленый – центр, синий – верха) и Вам надоело именно такое распределение цветов по частотам. Что делать? Конечно, менять светильники местами или менять светодиоды на другие в самих светильниках! Но можно сделать гораздо удобней – установить в светильник подстраиваемый RGB-светодиод, цвет которого можно в любой момент изменить.

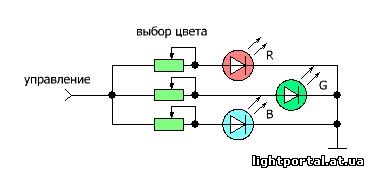

Если по-простому, то это выглядит так:



Попробуем развить эту идею и добавить в схему микроконтроллер.

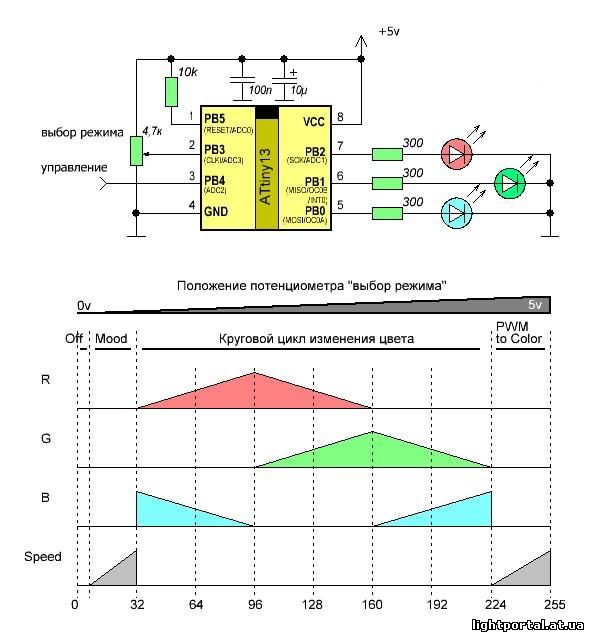

Мы получили более дорогое устройство, но с меньшим количеством переменных резисторов и большей функциональностью!



Adjusty LED умеет:

  • Цвет RGB-светодиода регулируется при помощи одного потенциометра (режим «Круговой цикл изменения цвета»)
  • Подавая на вход «управление» ШИМ сигнал от Вашего устройства Вы регулируете яркость всех трех каналов RGB-светодиода, как будто это один светодиод
  • Кроме цвета, при помощи потенциометра, устанавливается еще несколько режимов
  • Режим «Off» – RGB-светодиод выключен (не зависит от состояния входа «управление»)
  • Режим «Mood» – RGB-светодиод начинает переливаться случайными цветами. Причем скорость перелива регулируется потенциометром (в пределах зоны «Mood» – см.рисунок выше). Этот режим можно использовать как с управлением от ШИМ Вашего устройства, так и как независимый режим в отдельном устройстве типа «Лампы настроения» (для этого нужно вход «управление» подключить к плюсу питания – максимальная яркость)
  • Режим «PWM to Color» – В этом режиме от ШИМ Вашего устройства меняется не яркость RGB-светодиода, а его цвет (яркость всегда максимальна). Скорость реакции режима регулируется потенциометром, в пределах зоны «PWM to Color».



Модификации устройства.

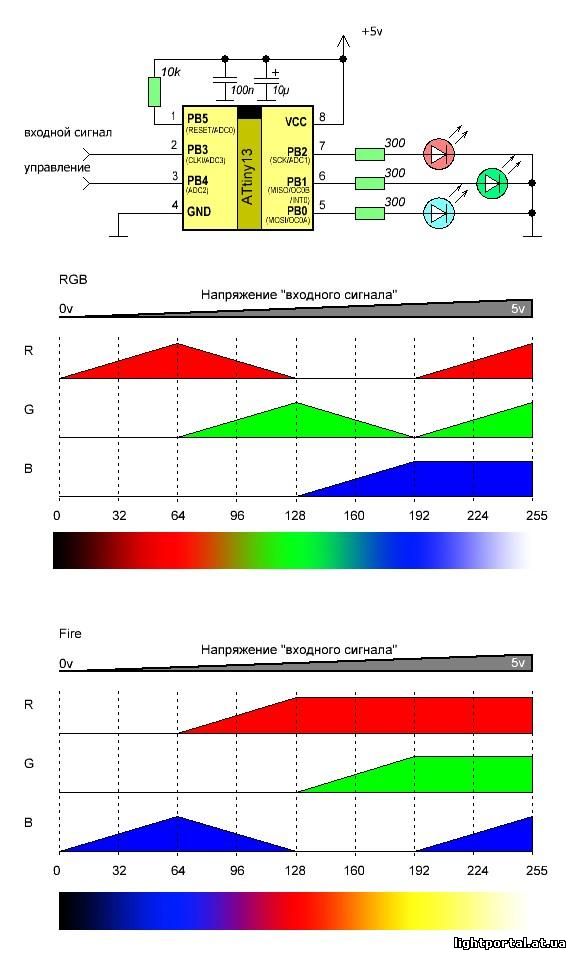

Модификации позволяют вместо переменного резистора «выбор режима» подавать на ножку произвольный аналоговый сигнал (например, аудио-сигнал с усилителя) и получать на RGB-светодиоде «движение» по палитре, в зависимости от уровня сигнала. Назначение ножки «управление» остается аналогичное базовому устройству. В модификациях отсутствуют режимы «Mood» и «PWM to Color». Сделаны две модификации:
1 – RGB – с классической палитрой RGB
2 – Fire – с палитрой, стилизованной под огонь



Материалы по сборке Adjusty_LED
