Мощный стробоскоп

Я вот посмотрел, а у нас на портале ни одного стробоскопа нет! Нехорошо это! Будем исправлять ситуацию!

Тем более что ссылочкой поделился один очень хороший человек!

Конструкция делалась лет 12 назад. По тем временам убийственная штука была!

Рассчитана на повторение квалифицированными технарями, поэтому никаких объяснений конструктива не будет.

И пожалуйста, соблюдайте технику безопасности!!!

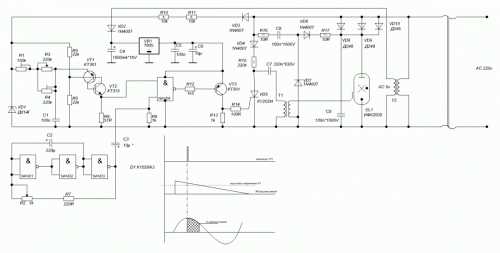

Также и чертежа пИчатной платы - схема проста донельзя. Состоит из фазоимпульсного генератора на транзисторах Т1, Т2, фаза срабатывания относительно сетевого напряжения меняется переменными и подстроечными резисторами. Подстроечники задают минимальную и максимальную яркость вспышки, переменник позволяет точно подстроить силу импульса. Мультивибратор на трёх логических элементах выдаёт меандр с частотой 1...10Гц, дифференцирующая цепочка С3R9 - укорачивает  импульс мультивибратора так, чтобы он имел амплитуду, достаточную для открывания логического элемента, на протяжении пары периодов сетевого напряжения. При одновременном поступлении импульсов с фазоимпульсного и тактового генераторов открывается тиристор и зажигает импульсную лампу высоким напряжением.  Начальное напряжение на лампе получается удвоением сетевого напряжения, поддерживающее же - выпрямлением сети через диоды Д8-Д10, которые довольно сильно греются. Трансформатором Т1 работал строчный транс от ламповых Ч\Б телевизоров с намотанной обмоткой 30 витков провода 0,2...0,4мм. Все остальные обмотки, кроме высоковольтной, удалялись. В качестве Т2 применим, например, ТВК110 или подобный, с напряжением вторички 8...12В. Список замены для транзисторов достаточно широк и в комментариях для опытных технарей не нуждается. Микросхема - К155ЛА3. Импульсная лампа - ИФК2000.

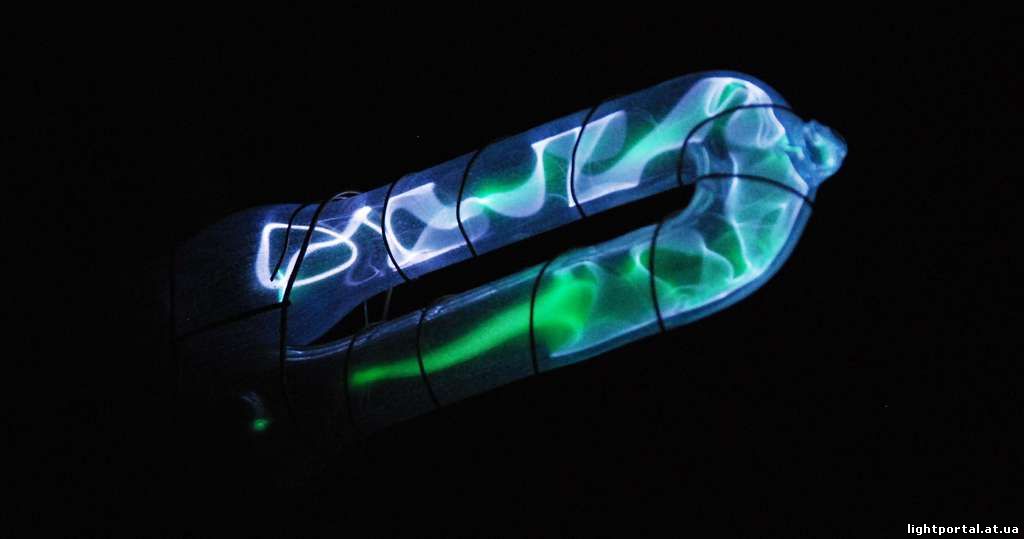

Напоминаю, энергия её вспышки такова, что можно запросто нахвататься зайчиков, хуже чем от сварки. Также не забывайте, что стробоскопический эффект может быть опасен в плане здоровья. В качестве сетевого шнура советую применить провод длиной 10...15м и сечением 1...1,5мм*2, в процессе работы он будет нагреваться достаточно сильно - имейте в виду. На одну фазу с данным стробом нельзя садить звуковые устройства и компьютеры, а также бесперебойники - строб практически закорачивает сеть в момент срабатывания. В параллель С9 целесообразно впаять резистор 1...2 Мом с мощностью 0,5Вт.

Удачи!

Категория: Стробоскопы | Добавил: defaultNick (21.01.2015) | Автор: Radan
Просмотров: 2353 | Комментарии: 2
Всего комментариев: 2
2
было, ведь было, только я на 120-х делал, но в куче их было много

1
Спасибо за статью! Я не фанат стробоскопов, но где то в годах 80-тых всё же делал для школьных "дискотек", на базе небольшой фотовспышки. Кажетса, перегорало это дело быстро тогда smile
