Стробоскоп на мощном светодиоде

После прочтения этой статьи, вспомнил, что не так давно разбирая свои запасы, нашел пару плат – это были платы генератора для стробоскопа на 1 Вт светодиоде. Делал я их на заказ несколько сотен три года назад. Тем более Админ намекнул, что: «у нас на портале ни одного стробоскопа нет! Не-хорошо это!».

Решил и я внести свои «пять копеек».



Для изготовления стробоскопа потребуется индикатор AD-22DS на любое напряжение, мощный светодиод, по цвету используемого индикатора (мне встречались белые, синие, красные, зеленые и желтые), плата (звезда) и драйвер для светодиода и плата генератора, для управления драйвером. Драйвера для светодиодов у меня в наличии были на микросхемах CL6808, BP1361 и PT4115E, причем CL6808 является аналогом PT4115E. Все эти микросхемы в одинаковом корпусе SOT89-5, но с немного разной цоколевкой:


Я не буду приводить разницу в цоколевке, в конце статьи есть ссылки, по которым можно скачать документацию. В данном случае нас будет интересовать только третий вывод (он имеет одинаковое назначение для всех рассмотренных МС), а именно вход для ШИМа, куда будет подключен выход от генератора.

Схема генератора проста, найденная на просторах Интернета и описывать ее не буду:

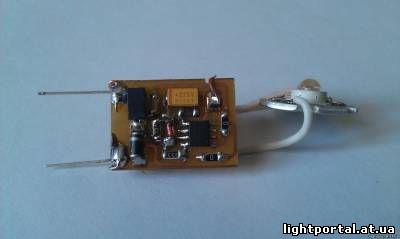

Плата получилась маленькая, с плотным монтажом:

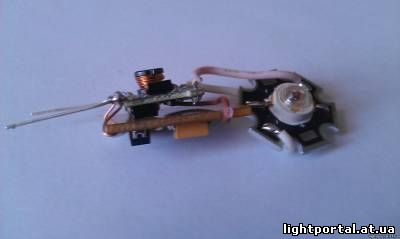

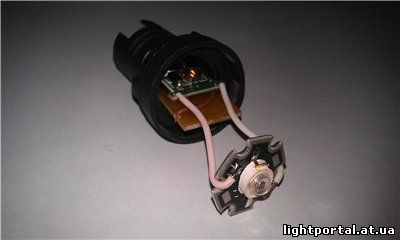

К Х1 подключаем плюс 12 В источника питания, к Х2 – минус питания, к Х3 – третий вывод драйвера. Резистором R3 подбираем нужную частоту. Я пробовал от 470 кОм до 680 кОм, можно попробовать до 1 Мом. Сборка не составить большого труда. Из индикатора удаляем все, оставляем только корпус. С драй-ера удаляем электролитический конденсатор (с ним стробоскоп не захотел работать, ) и штырки. Из плат делаем «бутерброд». Светодиод к «звезде» припаиваем через термопроводящую пасту. Потом припаиваем провода питания. Здесь лучше применить провода разного цвета, так как драйвер не критичен к переполюсовке, а генератор чувствителен, хотя и стоит защитный диод. Затем наш «бутер» засовываем в корпус, плату со светодиодом размещаем по центру и крепим термоклеем, провода питания тоже крепим термоклеем, залив его во внутрь корпуса. После того, как клей застыл, стробоскоп можно использовать.




Правильно собранное устройство в настройке не нуждается и начинает работать сразу после подачи питания.
Все электролитические танталовые чип-конденсаторы типоразмера B, C или D, керамические чип-конденсаторы и чип-резисторы типоразмера 1206.

Видео работы при свете:


и без:

Полезные ссылки:

Документация на BP1361.
Документация на PT4115.
Печатная плата (lay)
Скачать печатную плату и эту статью.

Устройство разработано по принципу «КАК ЕСТЬ» и автор не несёт ответственности за явный или не явный ущерб, причинённый в результате повторения устройства!



Илюшкин Максим (max), Барнаул, 2015г.
