Главная » Статьи » Трёхмерные (3D)

3D-RGB-елочка
В преддверии Нового Года хотелось чем то удивить и себя и вас. Сначала были нелепые мигалки, автоматы световых эффектов… фыр… прошлый век! Хотел сделать какой-нибудь 3D-куб… фыр… примитивно, да и много их уже на просторах котонета. Снежинки и звездочки были тоже в голове, но почему то я их не выбрал. Как то раз, случайно, прогуливаясь по котосайтам, увидел конструкцию, напоминающую елочку из светодиодов. Но плоский вид елочки меня настораживал. И тут вдруг вспомнил про 3D-куб… И в голове начала зарождаться идея, идея не простой плоской елочке, а золотой. Шучу. Не золотой а 3D, да еще и RGB !!! Итак. Барабанная дробь. Предлагаю на ваше обозрение, внимание и повторение эту конструкцию «RGB-3D ёлочку».
(C любезного разрешения автора)



Данное устройство не нуждается в наладке. После правильной сборки начинает работать сразу. Перечень элементов: Микроконтроллер Atmega8 – 1 шт, RGB-светодиоды – 29 шт, Резисторы 150 Ом – 15 шт, Резисторы 10 К – 6 шт, Транзисторы КТ3107 (bc557) – 6 шт, Кнопка – 1 шт. Взглянем на схему:



Светодиоды включены в матрицу 2*15, с учетом то что в одном светодиоде 3 цвета, то матрица получилась 6*15. Последнего светодиода HL30 нет, ввиду его ненадобности. Думаю остальные комментарии тут не нужны. Самое главное это соблюсти правильность монтажа, особое внимание следует уделить светодиодам! Точнее их расположению. Распиновка светодиодов:



 R – red – красный B – blue – синий G – green – зеленый K – катод – общий «минус» Так же следует уделить внимание фьюзам микроконтроллера. Они должны быть настроены на внутренний RC-генератор 8 мГц. Программа написана и скомпилирована в среде algoritm BUILDER. Имеет 10 режимов, которые выбираются нажатием кнопки SB1:

Елочка просто горит зеленым, макушка красным.
Синий и красный цвета бегут по кругу вверх
Вся елочка мигает красный-синий-зеленый
Синий и красный цвета бегут линиями по кругу
Синий и красный цвета бегут кольцами вверх
7 цветов* бегут линями по кругу
Вся елочка мигает 7-ю цветами*
7 цветов* бегут по кругу вверх
Псевдо случайный эффект + несветящиеся
Псевдо случайный эффект, без несветящихся
*7 цветов – красный, желтый, зленный, голубой, синий, фиолетовый, белый.

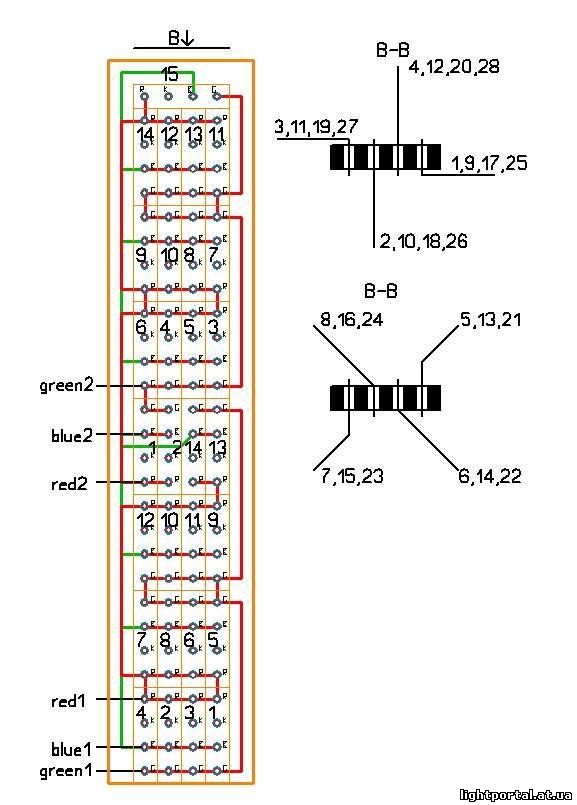

Повторюсь, особое внимание следует уделить светодиодам, точнее их расположению. Лично я посчитал более легким такое исполнение светодиодной части:



Поясню правую часть рисунка. в верхней части изображено расположение 1, 3, 5, и 7 рядов светодиодов. в нижней - 2, 4 и 6. цифрами обозначены порядковые номера светодиодов согласно схеме.
Елочка выполнена на «слепыше», монтаж МГТФом. По крайней мере для светодиодной части считаю это наиболее эффективным. И так начнем сначала. Нам нужно взять слепыш размерами 4*29 отверстий + «пенек» - место для крепления. Собираем светодиодную часть. Вставляем первые четыре светодиода согласно рисунку на максимально возможное удаление «головки» светодиода от платы, при этом светодиоды через один должны смотреть на вас (остальные от вас). Запаиваем . Припаиваем необходимые проводки. ВНИМАНИЕ (!) светодиоды на плате расположены не по порядку!. НЕ загибаем светодиодики. Далее второй ряд. Аналогично, но светодиоды должны так же смотреть через один на вас, при этом быть в шахматном порядке относительно первых четырех светодиодов. Теперь устанавливаем их на длину, примерно на 5мм короче первого ряда (для этого мы первый ряд оставили не загнутым). Запаиваем. Припаиваем необходимые проводки. Теперь можно загнуть предыдущий ряд светодиодов, а можно и оставить на потом. Это все повторяется до последнего 29 светодиода, он впаян поперек платы и загнут вверх (типа макушка елки или звезда, не знаю).

Шлейф идущий к плате светодиодов от основной платы лучше запаивать сразу к каждому светодиоду по мере запаивания светодиодов в плату. Если оставите его (шлейф) на потом, то будет тяжело влезть в плату между ножками светодиодов.

 Так же есть и второй вариант:



Выбирать вам. Теперь о сердце 3D-RGB-елочки. Основная плата:



 Выполнена на двухстороннем стеклотекстолите. Думаю сложности не будет в её изготовлении. Да, чуть не забыл, вид со стороны дорожек (т. е. если плату положить вниз деталями, то должны видеть только красные дорожки; зеленые дорожки(их всего три) – со стороны деталей)). Наладки устройство не требует (!). Полностью автономное (если источником питания будет служить аккумулятор). Отличный подарок к Новому году!!!


















Файлы:

Обсуждение конструкции здесь - http://radiokot.ru/forum/viewtopic.php?f=25&t=78354
Адрес для переписки: x-k-p@mail.ru
