Стерео индикатор уровня аудиосигнала USB HID

Новогодние праздники дали возможность немножко отдохнуть.

Для меня лучший отдых - сделать какую то новую световую игрушку.

Я надеюсь, что она окажется для вас такой же интересной, как и для меня.

Имея в наличии определённые наработки получилась конструкция выходного дня.

Изюминкой конструкции является её удивительная простота!

Анализ звука и построение эффектов возложено на программу.

Передача данных идёт на очень распространённый контроллер через USB, оттуда она и питание получает.

А эффект достаточно динамичный и зрелищный получился: достаточно вспомнить "Кошкин глаз"!

Минимум деталей, простая односторонняя плата и никакой настройки!

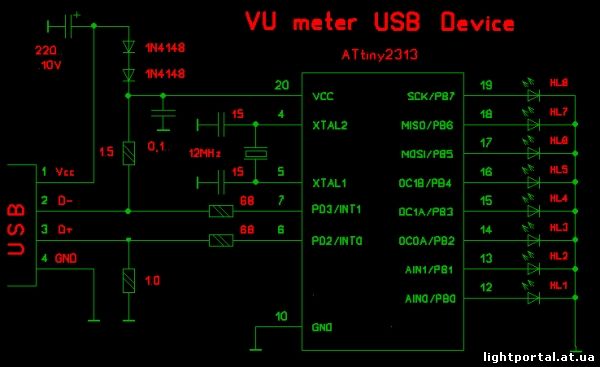

Схема и прошивка железа взята со статьи "Светодинамическая установка для Winamp-а".

Схема облегчена по китайскому формату - выброшены "ненужные" токо ограничительные резисторы :). Работает!!!

А если сомневаетесь, поставьте резисторы, я вас предупредил!

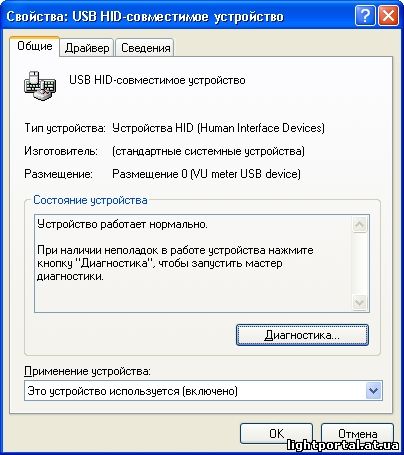

Немножко подправил прошивку, чтобы определялась как VU meter USB device:

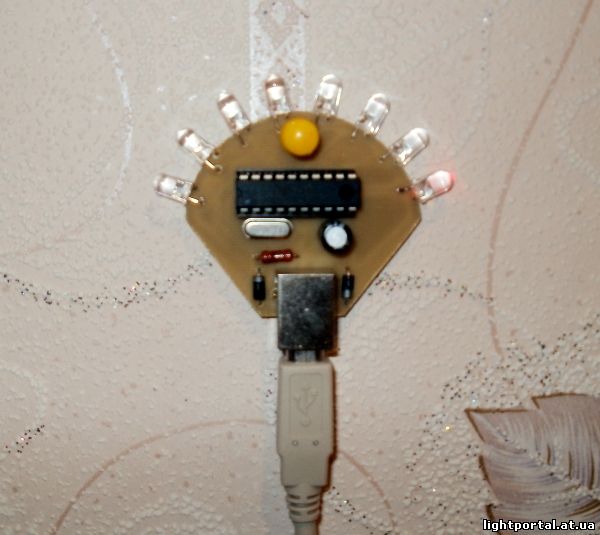

И развёл новую печатную плату:

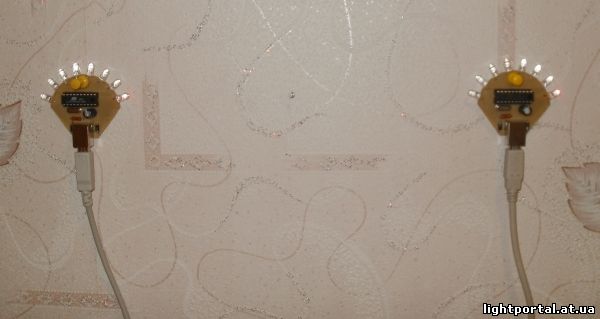

Было собрано 2 гаджета для индикации уровня левого и правого каналов.

Конечно, можно было бы собрать стереоиндикатор и на одной Меге-8 на основе "Кошкиного глаза" и получить 2х9 каналов.

Но есть одно "НО" - разнести левую и правую часть в пространстве окажется не так уж и просто и эстетично. Ну а где же взять 2 дополнительных USB порта?

Купить плату расширения или хаб! У меня на компьютере уже 2 таких платы по 5 портов, плюс на борту 10 - итого 20 портов, зато ничего перетыкать не нужно!!!

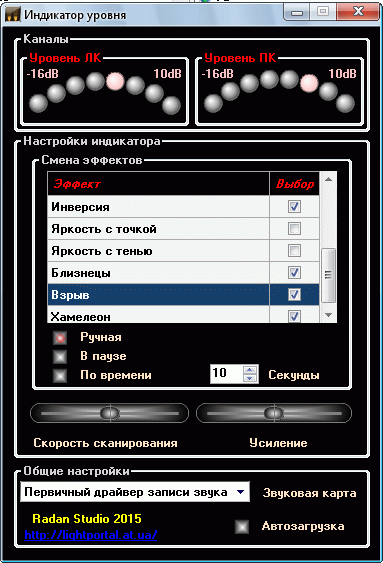

Ну и наконец написана программа для управления этим безобразием.

Для меня это самая интересная часть работы оказалась!

Программа написана в любимой студии на не менее любимом VBNET, хотя в последнее время всё чаще на C# пишу.

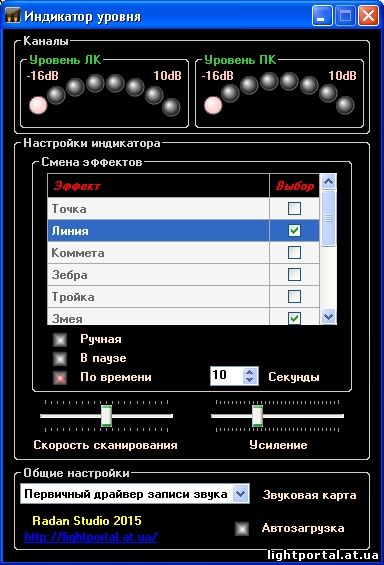

Она как всегда имеет возможность прятаться в трей и прописываться в автозагрузку. А полюбившаяся всем по предыдущим конструкциям динамическая иконка не только дублирует реальные светодиоды, но и ещё показывает наличие подключения левого и правого каналов. 12 разнообразных вариантов отображения уровня смогут найти свою аудиторию. Задействовано управление не только количеством включенных светодиодов, но и их яркостью. Это позволило сделать их очень зрелищными! Ядумаю, что со временем можно будет ещё добавить эффектов. Программа испытана на ХР/32 и 7/64. Интересно, заработает ли на более новых версиях? Жду вашего тестирования!

А вот что из этого получилось:

Спасибо всем за ваше неравнодушие и посильную помощь!

Делитесь информацией по вашим готовым устройствам, присылайте ваши предложения по усовершенствованию!



27.01.2015

По просьбе Юриса добавил возможность при автоматической смене эффектов выбирать только "любимые".

Они выбираются из списка флажками. У приложения появилась иконка.

27.02.2015

Юрис нашел ошибку - не работал ручной режим, я устранил.

01.04.2015

Новые компоненты - слайдеры, несколько косметических моментов и фикс незначительных багов.

Скачать с TURBOBIT



детАЛИ:


ULN2803 DIP-18 , ULN2803 SOP-18 , ATTINY2313A SOP-20 ATTINY2313A DIP-20

Набор светодиодов 10 цветов по 10 штук диаметр 5мм



С уважением, Василий Рубашка.

23.01.2015г.

Категория: VU meter | Добавил: defaultNick (22.01.2015) | Автор: Radan
Просмотров: 2655 | Комментарии: 23
Всего комментариев: 23
23
Работает, даже от USB 3.0, даже лучше чем на хрюшке.

22
Вчера саму программу запустил на Win10, после того как DirectX установил с обновлениями от август 2009 года. Сегодня попробую сам девайс подключить.

20
Добрый день, интересует будет ли работать не с проирывателем( с линейного входа) и вопрос - как определяются или переключаются признаки принадлежности к каналу (правый левый)

0
21
Главное чтобы стереомикшер был включен.
А по поводу правого левого раз определяем с помощью баланса, затем они всегда на своих местах, если не перетыкать в другие порты.

12
Добрый день Василий, что-то не хочет работать она у меня. Устройство обнаружилось, дрова установились, программа запустилась(после обновления директа) а не работает.

0
14
Нужно настроить стереомикшер как для "кошачьего глаза".

4
В программе VU я бы добавил возможность циклирования не всех, а "любимых" эффектов, как то их отметив галочками или любым другим методом отбора.

0
5
Я думал над этим. Сделаю со временем.

0
6
Сделал, в конце статьи апгрейд  biggrin

7
Woo-hoo! smile Моё личное Спасибо! Ну и я думаю эта фича многим понравитса.

0
8
Исправил ошибку, тестируй.

9
Спасибо! Попробовал (без железа) - работает и ручная смена и автоматические. Косметическое замечание: названия эффектов еле видны светло серые на белом фоне.

0
10
ИСПРАВИЛ, ОБНОВИЛ.

11
Спасибо! Скачал, попробовал - кажетса всё в порядке smile

2
Прошил, подключил - работает smile Один канал пока у меня.
Спасибо за очередную интересную конструкцию !!

1
Отличная новость, спасибо! Да, год тут хорошо и интересно начинаетса, так держать! smile Набор еффектов индикации весьма разнообразен, похвала Автору! smile Где-то в шкафчике у меня есть собранный этот визуализатор Winamp-a с прошивкой где уже была плавность включений диодов, в скором времени попробую, напишу впечатления.
П.С.: как моя идейка в коментариях к статье которая в конце прошлого года была, о том, что может выложить уже существующие но никогда непубликованные проекты, бусть без каких особых описаний, только схема/прошивка? А потом посмотреть по активности комментариев, может какя из этих конструкций заслужит развёрнутую статью и может развитие самой конструкции дальше?
Успехов! smile

0
3
Да, буду потихоньку выкладывать.

13
А работает только с Винампом?

0
15
Работает с любым проигрывателем.

16
Спасибо, запустил. Сбросил тиньку фузедоктором, прошил по новой и заработала.

0
17
Как впечатления?

18
Прикольная штука, я её на работе приделал к витрине, все нравится. А не напоминает стрелочный индикаторна совдеповских магнитофонах.

19
Всем нравится
Мне напоминает.
